VSI制砂机

VSI制砂机

适用物料:河卵石、鹅卵石、玄武岩、石英石、混凝土骨料等多种硬、脆物料的中碎、细碎(制砂粒),对建筑用砂、筑路用砂石尤为适宜。

  • 进料粒度:≤50mm
  • 生产能力:60-520t/h
24小时热线服务:0371-67776666

立即咨询享受更多优惠

24小时免费提供方案

百闻不如一见 · 欢迎到厂考察!

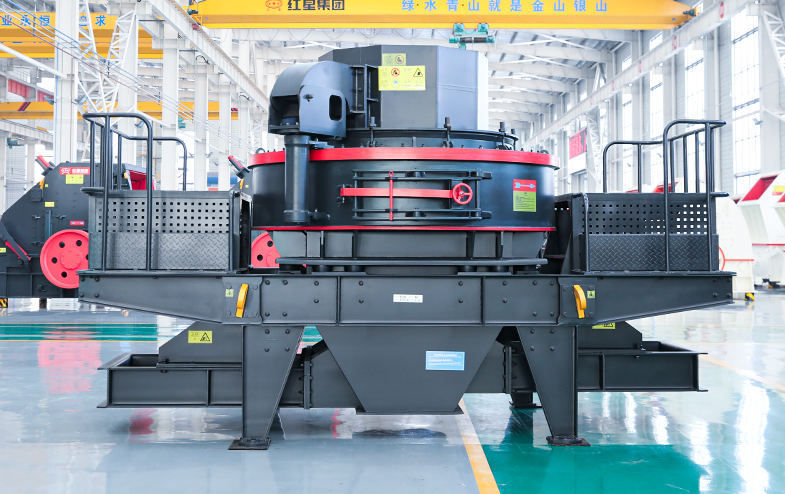

VSI制砂机

产品介绍

VSI制砂机讲解视频,带你详细了解VSI制砂机

效率高立轴冲击式破碎机又称制砂机,是红星工程师结合中国的工况条件新设计的成果。该机专为高速公路、高速铁路、高层建筑、市政工程、水电大坝建设、混凝土搅拌站提供优质砂石骨料,是人工制砂和石料整形领域的设备。它广泛适用于各种岩石、磨料、耐火材料、水泥熟料、石英石、铁矿石、混凝土骨料等多种硬、脆物料的中碎、细碎(制砂粒)。

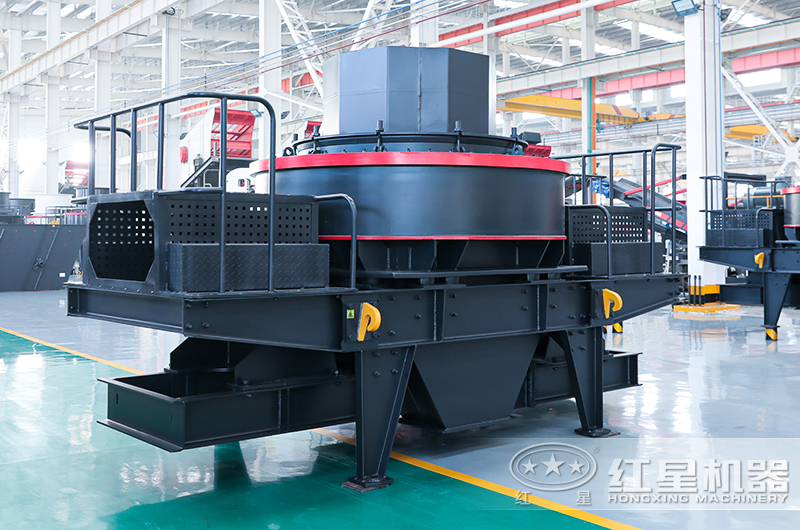

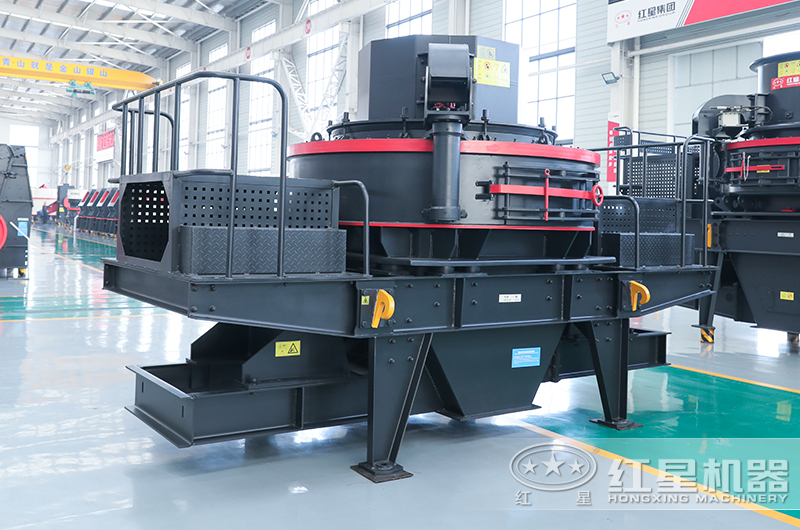

VSI制砂机厂区展示

VSI制砂机厂区展示

产品性能

  • 成本投资少:VSI制砂机运行可靠、操作方便、效率高节能,不仅满足了建筑用砂质量的要求,也弥补了制砂行业的技术缺陷,并且可以根据不同的工艺要求,对各种型号的设备进行组合,满足客户的不同工艺要求,制砂成本投入少。
  • 破碎成品粒形好:VSI制砂机具有选择性破碎的特点,破碎效率高,能量消耗少。且其破碎产品粒度均匀、粒形自然、物料坚固稳定,因此常被应用于对砂石料有严格要求的建筑、工程领域。
  • 操作容易、检修方便:设备重量轻、安装方式多样、操作使用方便,一旦明确具体的用途,只需进行细微调整,便可发挥其性能;配备液压开盖装置,使破碎腔内部件检修拆换方便快捷,省时省力。
  • 技术先进、节能环保:德国新技术工艺,先进的铆接技术应用以及汽车工艺的外观喷砂除锈处理和喷漆工艺应用,提高了设备的内在质量和外观品质。核心零部件均选用品牌(轴承采用高精度等级的TMKEN滚动轴承),确保系统低故障。

图片实拍

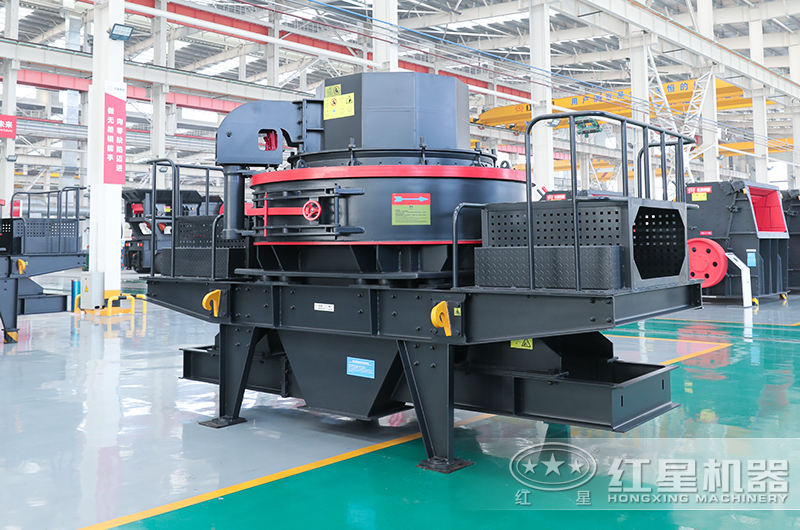

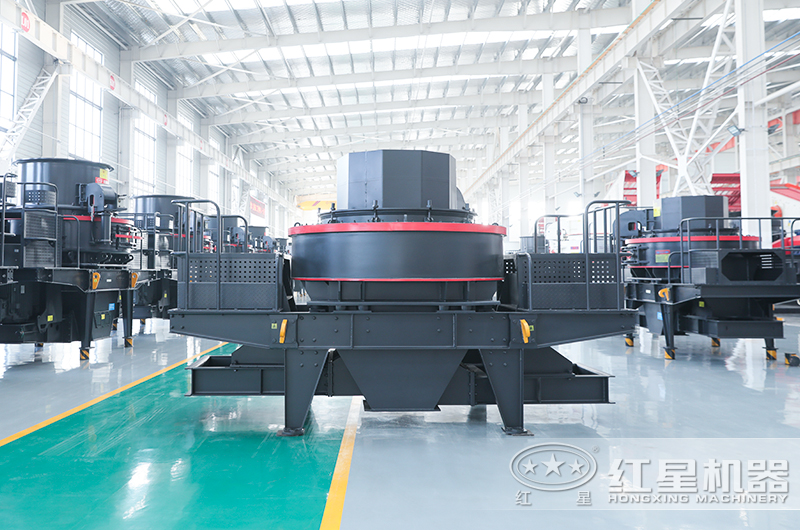

VSI制砂机实拍图

VSI制砂机实拍图

VSI制砂机现场安装中

VSI制砂机现场安装中

VSI制砂机现场

VSI制砂机现场

工作原理

直接对物料施加足够动能,并通过冲击将动能转换成克服物料所需的破碎能而破碎。物料基本沿其自然的纹理面、解理面断裂,粒形好、自身消耗低。该机能够实现“石打石”和“石打铁”两种工作原理的转换。

物料落入进料斗,经进料孔进入高速旋转的甩轮,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内射出,首先与反弹后自由下落的另一部分物料进行撞击,然后一起冲击到物料衬层(石打石)或反击块(石打铁)上,被反弹斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样,一块物料在涡流破碎腔内受到两次多次撞击、摩擦和研磨破碎作用,被破碎的物料由下部排料口排出。

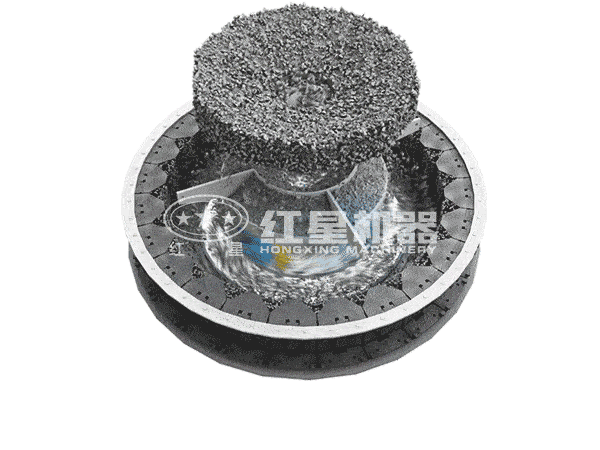

制砂机原理动图

技术参数

型号 HXVSI-7611 HXVSI-8518 HXVSI-9526 HXVSI-1140 HXVSI-1145 HXVSI-1150
处理量
(t/h)
瀑落与中心进料 80-180 140-260 200-380 300-520 350-610 360-650
全中心进料 40-90 70-130 100-190 160-260 180-355 190-365
最大入料尺寸
(mm)
软料 35 40 45 50 50 50
硬料 30 35 40 40 45 45
转速(r/min) 1700-1890 1520-1690 1360-1510 1180-1310 1150-1300 1150-1300
双电机功率(kw) 4P   110KW 4P   180KW 4P   264KW 4P   400KW 4P   440KW 4P   500KW
外形尺寸(长×宽×高)(mm) 3700×2150×2100 4140×2280×2425 4560×2447×2778 5100×2700×3300 5500×2700×3300 5500×2700×3300
电源 380V 50HZ
润滑站 油泵电机功率 0.31Kw
安全保护 油泵保证供油、无油压自动停机:风冷降温或水冷降温:冬季电机加热启动。
外形尺寸
(长×宽×高)(mm)
820×520×1270
油箱加热器功率 2KW
