产品介绍

CJ颚式破碎机，型号规格齐全~等您来选购！

CJ系列颚式破碎机是河南红星矿山机器有限公司根据客户市场需要，引进开发的一款具有优异性能的颚式破碎机。与传统颚式破碎机不同，在破碎机运动参数、结构形式、调节方式等方面都有重大改进。

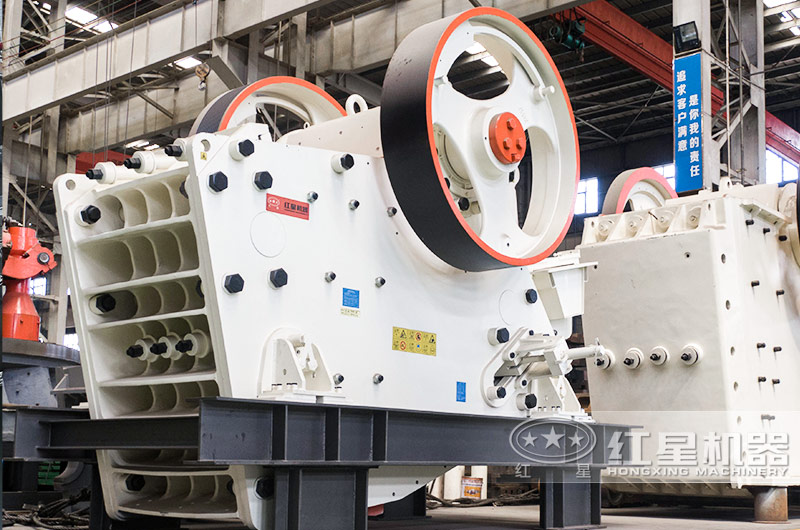

CJ颚式破碎机展示

CJ系列颚式破碎机占用空间小、破碎比更大、运行更平稳，在运输安装、维护调整等方面更加具有优势。特别适合用于固定破碎生产线和移动破碎站。

产品性能

非焊接可拆解机架：机架侧板和前墙板、后横梁之间采用圆柱销连接，螺栓紧固，克服了焊接机架容易产生应力集中的不足，更加坚固可靠。可拆解结构便于运输和安装，尤其是井下安装运输更为便捷。
优化运动参数：优异的运动参数，使破碎机物料在破碎腔上部即可开始破碎，在破碎腔下部冲程更大，破碎比更大。
超大轴承设计：与以往同规格颚式破碎机相比，轴承规格增大，延长使用寿命；动颚和机架4个轴承规格相同，减少了备件种类。
楔块式排料口调节方式：排料口调节与传统插板式调整方法不同，采用楔块调整排料口，减小了工人劳动强度和停机时间。用户可以根据需要选装液压调整排料口装置，调整更为容易。
钢板肘板：肘板采用高强度钢板材料，破碎机过载时弯曲变形，保护破碎机关键件不受损坏。与传统铸铁肘板相比重量轻，更换容易；避免铸铁肘板折断落下，损坏输送机。
一体化电机座结构,整体钢架底座：电机座和主机一体化结构，使安装更加简便，节约占用空间,整机安放于钢架底座之上，主机与底座间通过减震垫连接，对基础影响小。

产品实拍

CJ颚式破碎机展示

红星对每一台机器都用心

工作原理

CJ系列欧版颚式破碎机工作方式为曲动挤压型，其工作原理是：电动机驱动皮带和皮带轮，通过偏心轴使动颚上下运动，当动颚上升时肘板与动颚间夹角变大，从而推动动颚板向固定颚板接近，与其同时物料被压碎或劈碎，达到破碎的目的；当动颚下行时，肘板与动颚夹角变小，动颚板在拉杆，弹簧的作用下，离开固定颚板，此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚做周期运动压碎和排泄物料，实现批量生产。

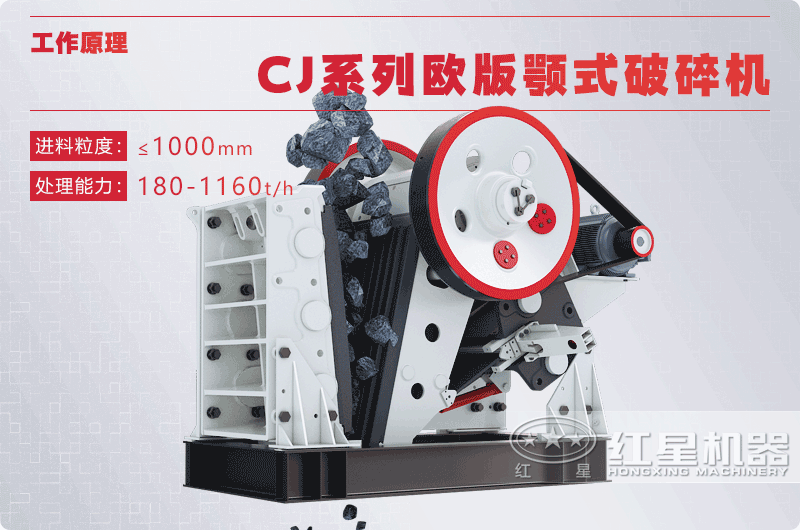

cj鄂式破碎机原理图

技术参数

型号	最大进料粒度（mm）	进料口尺寸（mm）	出料口调整范围（mm）	处理能力（t/h）	电机功率（KW）	外形尺寸长×宽×高（KW）
CJ96	480	930×580	60-175	105-390	4P 90	2850×2270×1950
CJ106	560	1060×700	70-200	150-500	4P 110	3280×2580×2400
CJ120	700	1200×870	70-200	175-610	4P 160	3700×2790×2950
CJ125	760	1250×950	100-250	270-831	4P 160	4230×2780×2960
CJ150	960	1400×1200	125-250	340-880	4P 200	5030×3440×3970
CJ160	960	1600×1200	150-300	430-1145	4P 250	5780×3460×3580
CJ200	1200	2000×1500	175-300	630-1590	6P 400	6600×3000×4400
CJ1511	850	1500×1070	125-300	380-1080	6P 200	4130×3000×3330
CJ1513	1040	1500×1300	150-300	480-1160	6P 200	4620×2890×4190
