单筒冷却机

Φ1.5×15m-Φ3.3×40m 产品规格

2-36t/h 处理能力

免费定制配套方案立即咨询

适用物料:石灰石、水泥熟料、铝矾土、活性石灰、氢氧化铝、高岭土等。

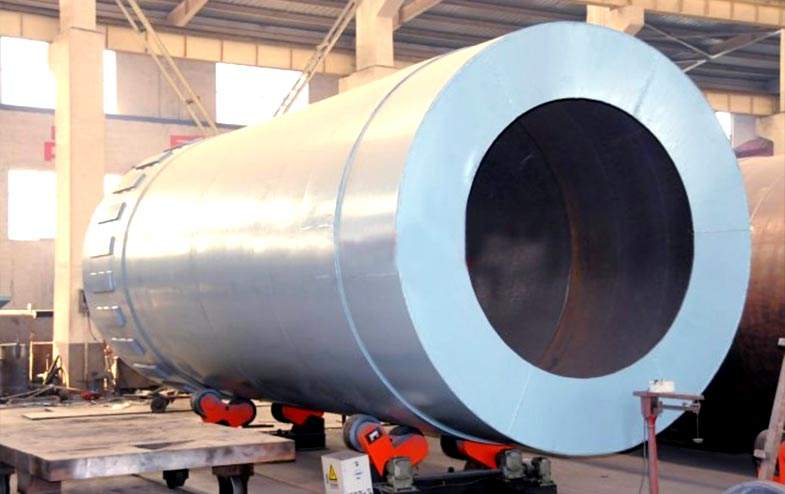

单筒冷却机

产品介绍

单筒冷却机是回转窑系统中重要设备之一,该设备的作用是将从回转窑出来的熟料(1000-1300℃)通过进料装置进入冷却机,冷却机带动物料与空气进行充分热交换,冷却到(200℃以下),同时提高熟料质量和易磨性。

产品性能

  • 热效率高: 该设备可以将冷却物料后的空气全部入窑,作为二次循环空气,提高了窑的热效率。
  • 方便保养: 将冷却物料后的空气全部入窑,作为二次循环空气,提高了窑的热效率
  • 绿色环保: 该设备利用了热交换原理,低耗能、低排放,绿色环保。
  • 熟料质量高: 从回转窑出来的熟料(1000-1200℃)通过筒体回转带动物料与空气进行充分热交换,使物料冷却到(200℃以下),同时提高熟料质量和易磨性。

工作原理

单通冷却机工作原理

高温熟料通过进料装置进入冷却机,冷却机回转带动物料与空气进行充分热交换,同时随着窑体按照设计的斜度和转速不停转动,物料也在窑内周期性的翻滚前进,从而把原料由进料端输送到出料端,并保证在物料通过回转窑的时间内将其冷却到200℃以下。

技术参数

规格(m)
(直径×长度)
生产能力
(t/h)
安装斜度
(%)
主减速机 主电动机
(kw)
总重量
(t)
Φ1.5×15 2-3 3-5 ZQ500 15 28
Φ1.5×20 3-4 3-5 ZQ500 15 35
Φ1.8×18 4-6 3-5 ZQ500 18.5 47
Φ2.0×22 7-8.5 3-5 ZQ500 22 61
Φ2.2×18 7-8.5 3-5 ZQ500 22 64
Φ2.2×22 8-10 3-5 ZQ650 30 73
Φ2.4×24 12-15 3-5 ZS125 45 98
Φ2.5×25 15-20 3-5 ZS125 55 110
Φ2.8×28 16-22 3-5 ZL100 55 130
Φ3.0×30 20-25 3-5 ZL115 75 169
Φ3.2×36 28-32 3-5 ZL115 90 200
Φ3.3×40 32-36 3-5 ZL130 132 237
Φ3.6×36 35-38 3-5 ZSY450-28 185 318
Φ4.0×36 50-60 3-5 ZSY450-25 220 348
Φ4.0×45 60-70 3-5 ZSY450-25 250 414
Φ4.5×50 70-75 3-5 ZSY500-25 315 576
