PRODUCTS

回转窑

Φ2.5×40m-Φ6.0×95m 产品规格

180-10000t/d 处理能力

免费定制配套方案立即咨询

适用物料:石灰石、水泥熟料、铝矾土、活性石灰、氢氧化铝、铬矿等。

回转窑

产品介绍

回转窑是指旋转煅烧窑(俗称旋窑),属于建材设备类。回转窑按处理物料不同可分为水泥窑、冶金化工窑和石灰窑。水泥窑主要用于煅烧水泥熟料,分干法生产水泥窑和湿法生产水泥窑两大类。石灰窑用于焙烧钢铁厂、铁合金厂用的活性石灰和煅烧白云石。

产品性能

  • 筒体的轴向窜动可控: 窑筒体采用优质镇静钢板卷焊制成,筒体通过轮带支承在2~7挡滑动轴承的支承装置上,并在其中一挡或几挡支承装置上设有机械或液压挡轮,客户可灵活控制筒体的轴向窜动。
  • 安装维修方便: 较大的窑设有使筒体以很低转速回转的辅助传动装置,满足安装和维修的需要。
  • 转速灵活: 传动装置通过设在筒体中部的齿圈使筒体按要求的转速回转。
  • 密封性能好: 为防止冷空气进入和烟气粉尘溢出筒体,在筒体的进料端(尾部)和出料端(头部)设有可靠的窑尾和窑头密封装置。

工作原理

水泥窑主要用于煅烧水泥熟料,分干法生产水泥窑和湿法生产水泥窑两大类。冶金化工窑则主要用于冶金行业钢铁厂贫铁矿磁化焙烧;铬、镍铁矿氧化焙烧;耐火材料厂焙烧高铝钒土矿和铝厂焙烧熟料、氢氧化铝;化工厂焙烧铬矿砂和铬矿粉等类矿物。石灰窑(即活性石灰窑)用于焙烧钢铁厂、铁合金厂用的活性石灰和轻烧白云石。

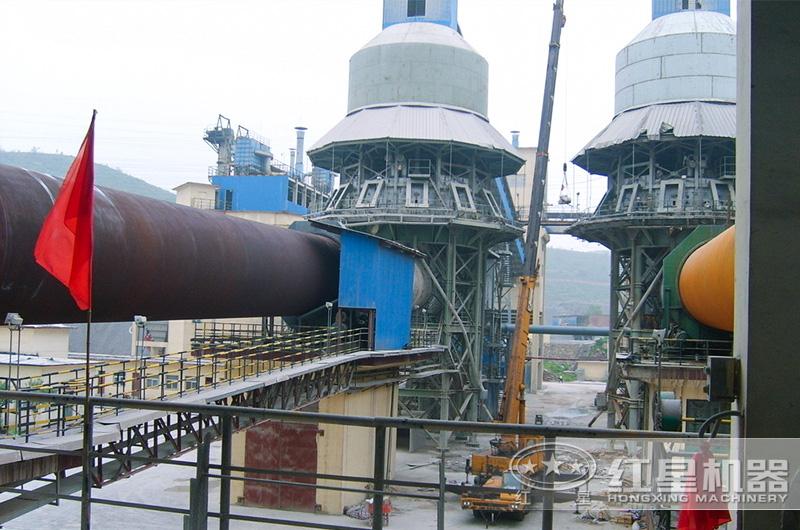

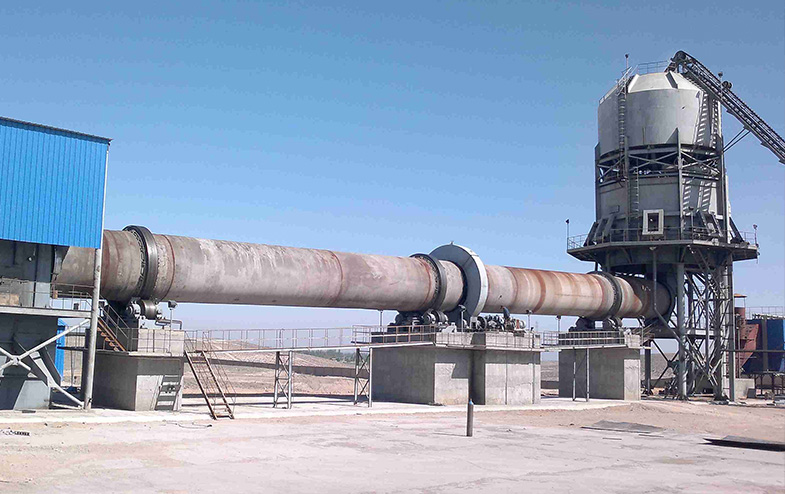

图片实拍

回转窑

回转窑

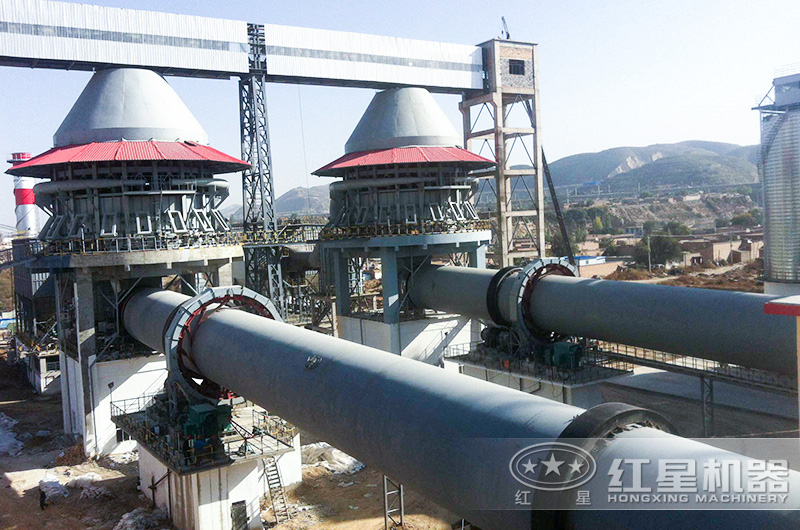

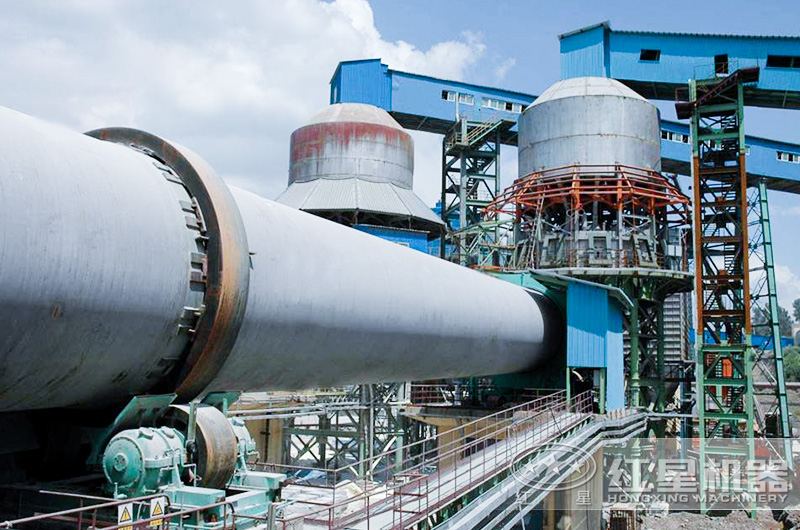

回转窑客户现场图片

客户现场

技术参数

回转窑

干法水泥回转窑

活性石灰窑

产品规格
(m)
窑体尺寸 电机功率
(kw)
总重量
(t)
备注
直径(m) 长度(m) 斜度(%) 产量
(t/d)
转速
(r/min)
Φ2.5×40 2.5 40 3.5 180 0.44-2.44 55 149.61
Φ2.5×50 2.5 50 3 200 0.62-1.86 55 187.37
Φ2.5×54 2.5 54 3.5 280 0.48-1.45 55 196.29 窑外分解窑
Φ2.7×42 2.7 42 3.5 320 0.10-1.52 55 198.5 ------
Φ2.8×44 2.8 44 3.5 450 0.437-2.18 55 201.58 窑外分解窑
Φ3.0×45 3 45 3.5 500 0.5-2.47 75 201.94 ------
Φ3.0×48 3 48 3.5 700 0.6-3.48 100 237 窑外分解窑
Φ3.0×60 3 60 3.5 800 0.3-2 100 310 ------
Φ3.2×50 3.5 50 4 1000 0.6-3 125 278 窑外分解窑
Φ3.3×52 3.3 52 3.5 1300 0.266-2.66 125 283 预热分解窑
Φ3.5×54 3.5 54 3.5 1500 0.55-3.4 220 363 预热分解窑
Φ3.6×70 3.6 70 3.5 1800 0.25-1.25 125 419 预热发电窑
Φ4.0×56 4 56 4 2300 0.41-4.07 315 456 预热分解窑
Φ4.0×60 4 60 3.5 2500 0.396-3.96 315 510 预热分解窑
Φ4.2×60 4.2 60 4 2750 0.41-4.07 375 633 预热分解窑
Φ4.3×60 4.3 60 3.5 3200 0.396-3.96 375 583 预热分解窑
Φ4.5×66 4.5 66 3.5 4000 0.41-4.1 560 710.4 预热分解窑
Φ4.7×74 4.7 74 4 4500 0.35-4 630 849 预热分解窑
Φ4.8×74 4.8 74 4 5000 0.396-3.96 630 899 预热分解窑
Φ5.0×74 5 74 4 6000 0.35-4 710 944 预热分解窑
Φ5.6×87 5.6 87 4 8000 Max4.23 800 1265 预热分解窑
Φ6.0×95 6 95 4 10000 Max5 950×2 1659 预热分解窑
产品规格
(m)
窑体尺寸 产量
(t/d)
转速
(r/min)
电机功率
(kw)
总重量
(t)
备注
直径(m) 长度(m) 斜度(%)
Φ2.5×40  2.5 40  3.5 180  0.44-2.44  55 149.61 带立筒预热器窑
Φ2.5×50 2.5   50 3 200  0.62-1.86  55 187.37 ------
Φ2.5×54 2.5  54  3.5 204  0.48-1.45  55 196.29 ------
Φ2.7×42 2.7  42  3.5 320  0.10-1.52  55 198.5 ------
Φ2.8×44 2.8   44 3.5 400  0.437-2.18  55 201.58 窑外分解窑
Φ3.0×45 45  3.5  500 0.5-2.47  75 210.94 ------
Φ3.0×48  3 48  3.5 700  0.6-3.48  100 237 窑外分解窑
Φ3.0×60  3  60 3.5 300  0.3-2  100 310 铝矾土煅烧窑
Φ3.2×50  3.2 50  4 1000  0.6-3  125 278 窑外分解窑
Φ3.3×52 3.3  52  3.5 1300  0.266-2.66 125 283 预热发电窑
Φ3.5×54  3.5 54  3.5 1500  0.55-3.4  220 363 预热发电窑
Φ3.6×70  3.6 70  3.5 1800  0.25-1.25  125 419 余热发电窑
Φ4.0×56 56  4 2300  0.41-4.07  315 456 预热发电窑
Φ4.0×60 60  3.5  2500 0.396-3.96  315 510 预热发电窑
Φ4.2×60 4.2  60  4 2750  0.4-3.98  375 633 预热发电窑
Φ4.3×60 4.3  60  3.5 3200  0.396-3.96  375 583 预热发电窑
Φ4.5×66  4.5 66  3.5 4000  0.41-4.1  560 710.4 预热发电窑
Φ4.7×74  4.7 74  4 4500  0.35-4  630 849 预热发电窑
Φ4.8×74  4.8 74  4 5000  0.396-3.96  630 899 预热发电窑
Φ5.0×74 74  4 6000  0.35-4  710 944 预热发电窑
Φ5.6×87 5.6  87  8000  Max4.23  800  1265  预热发电窑
Φ6.0×95 95  10000  Max5  950×2  1659  预热发电窑
设计能力(t/d)   150 200 250 300 350 400 500 600 750 800 1000
产品 活性石灰
煅烧白云石
活性石灰
煅烧白云石
活性石灰
煅烧白云石
活性石灰
煅烧白云石
活性石灰
煅烧白云石
活性石灰
煅烧白云石
活性石灰
煅烧白云石
活性石灰
煅烧白云石
活性石灰
煅烧白云石
活性石灰
煅烧白云石
活性石灰
煅烧白云石
预热器 圆形竖式预热器或多边形竖式预热器 圆形竖式预热器或多边形竖式预热器 圆形竖式预热器或多边形竖式预热器 圆形竖式预热器或多边形竖式预热器 圆形竖式预热器或多边形竖式预热器 圆形竖式预热器或多边形竖式预热器 圆形竖式预热器或多边形竖式预热器 圆形竖式预热器或多边形竖式预热器  多边形竖式预热器  多边形竖式预热器  多边形竖式预热器
回转窑 规格(m)  Φ2.5×40 Φ2.8×42 Φ3×46 Φ3.2×50 Φ3.5×54 Φ3.6×56 Φ3.8×58  Φ4×60/Φ4.2×50  Φ4.3×58  Φ4.3×64 Φ4.8×68
有效容积(m³) 142 190 235 292 390 430 505 575/548  670  738  1005
燃烧温度(℃) 1350/1250 1350/1250 1350/1250 1350/1250 1350 1350 1350 1350  1350  1350  1350
冷却器 方形竖式冷却器 方形竖式冷却器 方形竖式冷却器 方形竖式冷却器 方形竖式冷却器 方形竖式冷却器 方形竖式冷却器 方形竖式冷却器  方形竖式冷却器  方形竖式冷却器  方形竖式冷却器
燃料 煤气
煤粉
煤气
煤粉
煤气
煤粉
煤气
煤粉
煤气
煤粉
煤气
煤粉
煤气
煤粉
煤气
煤粉
 煤气
煤粉
 煤气
煤粉
 煤气
煤粉
热耗(KJ/KgC3O) 5300/5000 5300/5000 5300/5000 5300/5000 5225 5225 5100 5100  4810  4810  4810
