搅拌桶

0.58-135.4m³ 有效容积

1.5-37kw 功率范围

免费定制配套方案立即咨询

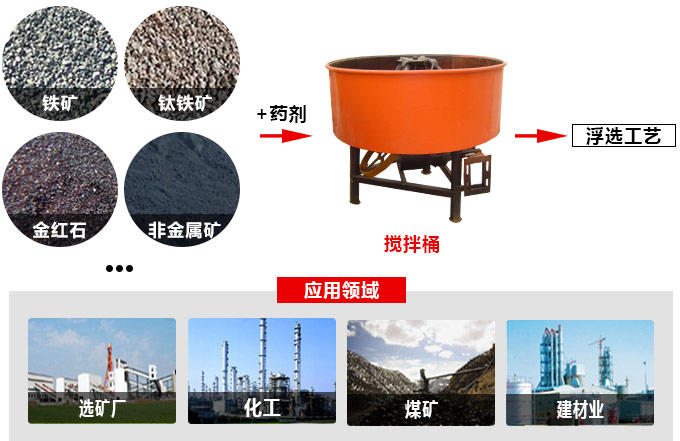

适用物料:铜矿石、磁黄铁矿、赤铁矿、褐铁矿、钼矿石、金矿石、铁矿石等。

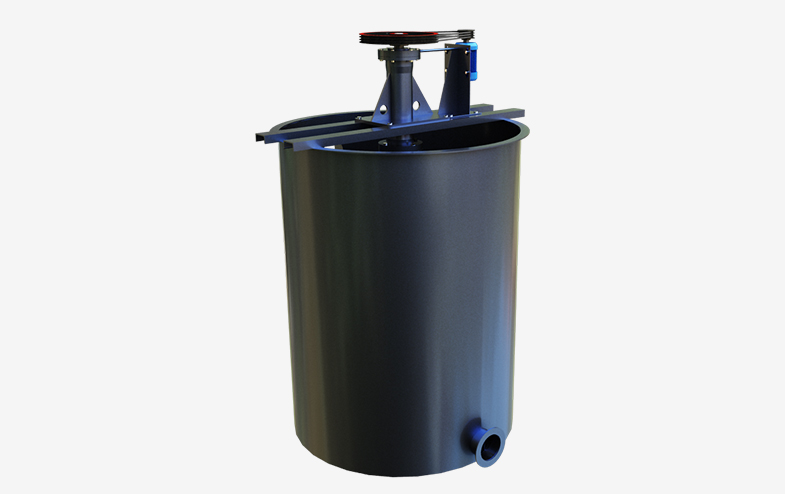

搅拌桶

产品介绍

该搅拌桶是由电动机三角带传动代动叶轮旋转,将药物和矿浆充分混合均匀,增加药剂作用反应时间强化药物反应质量的必要设备,本机适用于选矿业,也可用作各种化工业的配料搅拌。 本机设置在浮选作业前使药剂与矿浆充分混合接触,以尽量发挥药剂作用,它适用于浓度不大于30%及矿石密度不大于3.5的矿浆与浮选药剂的搅拌。 搅拌桶使用说明: 使用前先紧固泵体部位螺栓,转动泵轴代轮是否灵活,然后开机运行,其它同浮选机。 易损件:叶轮,定子。

产品性能

  • 密封性能好:由于设备的结构紧凑,搅拌桶内部结构间隙过小,工作中灰尘不容易进入,并且在设备的进料口设置挡灰板,防止水雾反串,有效的防止杂物、灰尘的进入。
  • 搅拌均匀:搅拌桶结构设计合理,工作时,搅拌桶的搅拌叶片设计为扇形,这样一来可搅拌时与介质接触面积大,从而达到对物料搅拌均匀。
  • 调节方便:搅拌桶的零部件在工作都发挥较高的作用和功效;如撑拌桶的喷嘴具有多排设置、水量均匀并可调节,这样既方便又省时。
  • 部件先进:搅拌桶采用先进技术和结构构成。从而使整机个有设备性能先进、成品质量稳定、搅拌均匀、出料迅速等特点。

工作原理

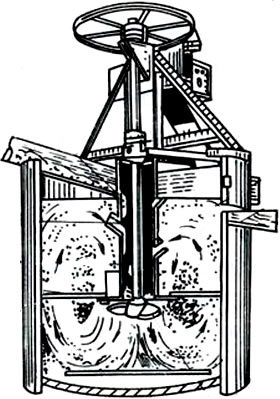

搅拌桶工作原理

搅拌桶由电动机、叶轮、定子、轴承等部件组成,采用平底桶形辐射循环螺旋叶轮机械搅拌式方法进行搅拌作业。搅拌槽工作时电动机牵引三角带传动装置带动叶轮旋转,矿浆和药剂在叶轮的匀速搅拌作用下实现充分的相互混合,增加药剂对矿浆的反应时间,对药物的反应质量进行强化,从而使物料得到充分的搅拌和混合,为下一阶段的浮选机生产做好必要的准备条件。

图片实拍

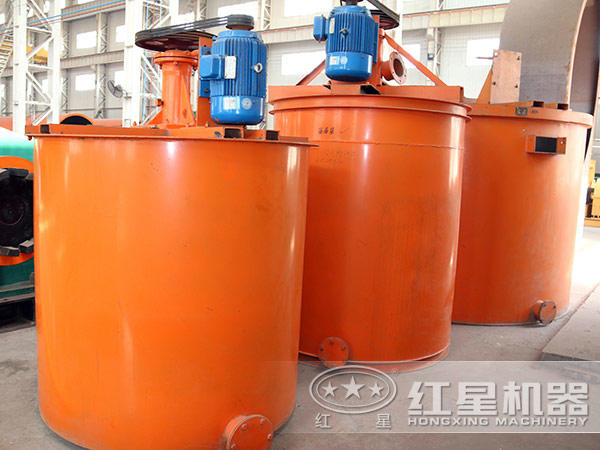

搅拌桶

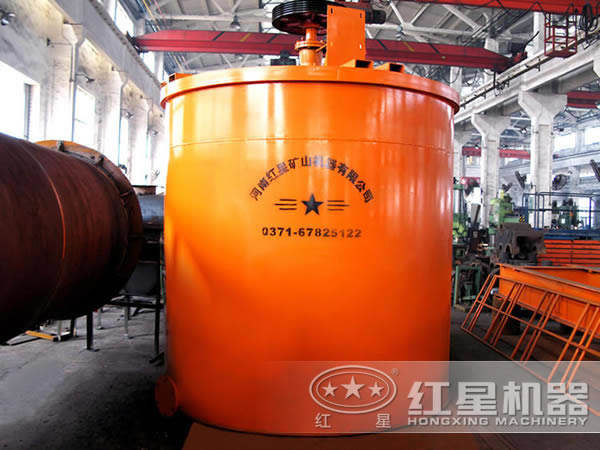

搅拌桶车间图

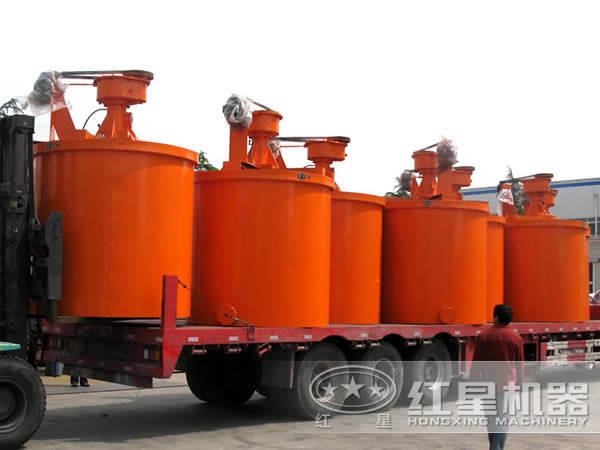

搅拌桶客户现场图片

技术参数

类别 规格型号 槽体尺寸 有效容积(m³) 主轴转速(r/min) 电机功率
(kw)
外形尺寸(长×宽×高)(mm) 总重
(kg)
直径(mm) 高度(mm)
搅拌槽 XB-10×10 1000 1000 0.58 390 1.5 1130×1130×1521 1050
XB-12×12 1200 1200 1.18 390 2.2 1130×1330×1721 1160
XB-15×15 1500 1500 2.2 280 3.0 1750×1640×2190 1270
XB-20×20 2000 2000 5.6 210 5.5 2380×2160×2850 1700
XB-25×25 2500 2500 11.2 190 7.5 2990×2720×3540 3500
XB-30×30 3000 3000 19 140 18.5 4030×3270×3010 5200
XB-35×35 3500 3500 29 230 30 3920×3740×4970 6630
XB-40×40 4000 4000 45 210 37 4520×4320×5570 7830
提升型 XBT-10×15 1000 1500 1 510 2.2 1130×1130×2070 1250
XBT-15×20 1500 2000 2.9 400 4 1636×1768×2785 1677
XBT-20×20 2000 2000 5.6 312 11 2180×2220×3015 3100
高效吸附槽 XF-20×20 2000 2000 7.07 82.5 1.5 2032×2032×3595 2400
XF-25×30 2500 3000 13.5 57.6 2.2 2532×2532×4152 3670
XF-30×30 3000 3000 22.97 50.0 2.2 3180×3180×4673 5340
XF-35×40 3500 4000 35.6 41.0 4.0 3685×3685×5314 7140
XF-40×45 4000 4500 52.78 33.5 4.0 4185×4185×5814 9300
XF-45×50 4500 5000 74.75 33.5 5.5 4685×4685×6466 10500
XF-50×56 5000 5600 102.1 30.6 5.5 5185×5185×6975 12300
XF-55×60 5500 6000 135.4 24.4 7.5 5670×5670×7569 13500
