PRODUCTS

球磨机

≤25mm 进料粒度

0.65-615t 处理能力

免费定制配套方案立即咨询
点击查看生产视频

适用物料：石英石、金矿石、铁矿石、水泥熟料、铜矿石、磁黄铁矿、建筑垃圾、水泥熟料、玻璃等。

球磨机
产品简介 突出优势 技术参数 在线留言

产品介绍

球磨机是粉磨流程中的重要设备，主要放置于破碎设备之后，是粗碎砂石物料再度粉碎的关键设备。具有破碎比高，可靠性好，适应性强，处理能力大等特点。根据装入磨矿介质的不同可分为球磨机、棒磨机和不装介质的自磨机。

产品性能

  • 节省能耗：采用滚动轴承代替传统的滑动轴承，改善启动条件，降低磨机启动转矩和正常工作时的电流，磨机正常运行时能耗比采用传统轴瓦的磨机降低15~20%。
  • 出料部设计灵活，给料部进料量大：出料口可根据工艺需求选择格子型和溢流型，进料口设有进料螺旋强制进料，增大了进料量。
  • 衬板铸件： 筒体衬板、端衬板、隔仓板、出料篦板的结构、形状及材质均经过长期生产实践检验。
  • 采用封闭系统，减少粉尘： 超细球磨机和分级机形成封闭系统，负压输送，粉尘小，减少对人体的伤害。
  • 筒体结构优化： 衬板和研磨体可采用氧化铝陶瓷、石英、SLEX或特殊材料，硬矿物采用无铁污染设计。
  • 干油喷雾润滑： 大小齿轮润滑采用干油喷雾润滑，润滑均匀可靠、能效高、油耗低、 占地面积小、不会漏油、没有环境污染。

工作原理

本机为卧式圆柱车削齿轮，外齿轮和两个料斗驱动的骨架式球磨机。 物料由进料设备经空心轴螺旋后进入第一个料斗。 料斗有梯形护套或波纹护套，内装有钢球，在筒体离心力作用下落下，研磨物料。 在第一个料斗中粗磨后，通过单层隔板，物料进入第二个料斗，第二个料斗内有带有钢球的平面刻度板，用于研磨物料。 粉料从栅板上排出，完成粉磨。

图片实拍

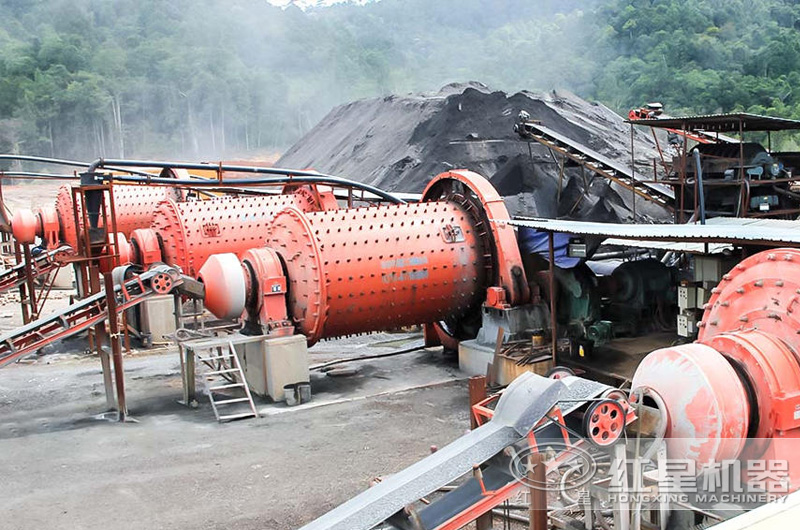

球磨机

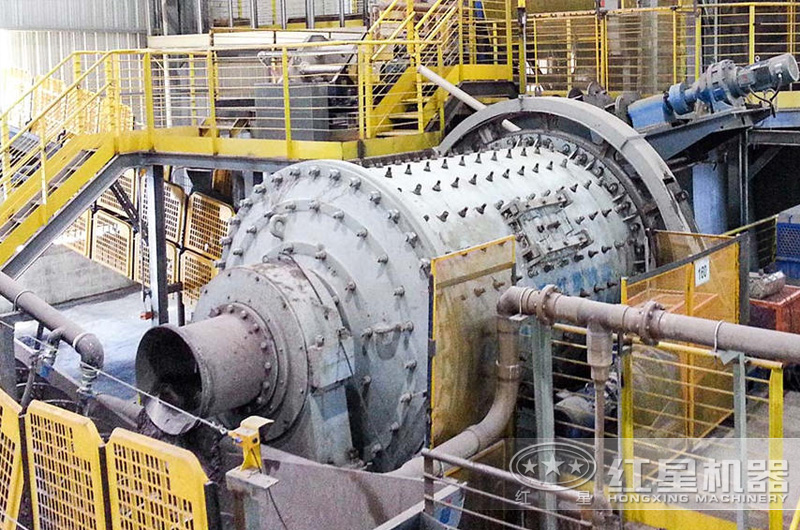

球磨机车间

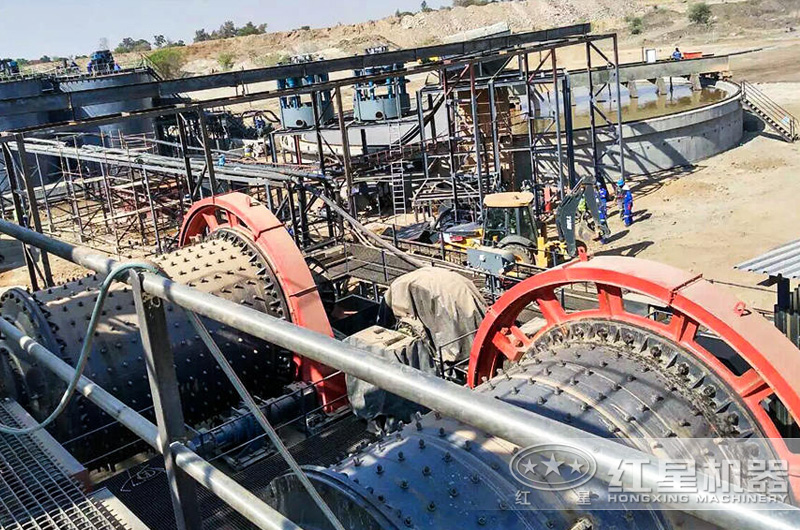

球磨机客户现场

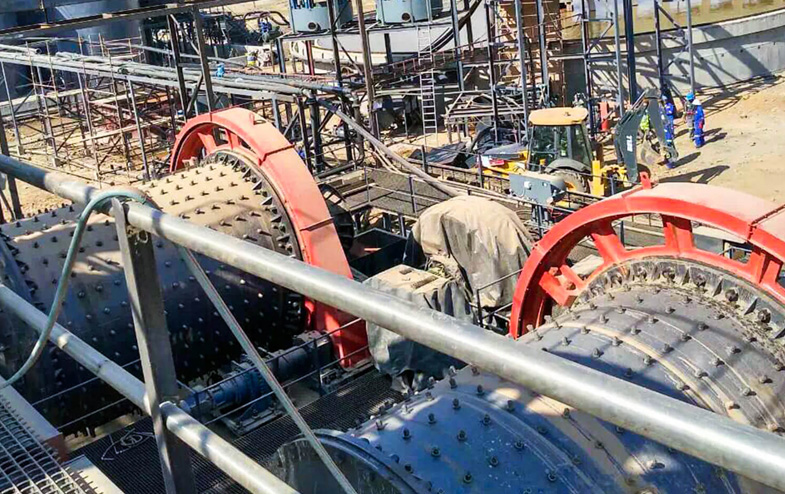

客户现场

技术参数

溢流型球磨机

湿式格子型球磨机

干式格子型球磨机

自磨机

陶瓷球磨机

型号 筒体 有效容积(m³) 装球量(t) 转速(r/min) 主电动机(KW)
直径 (mm) 长度 (mm)
MQY-1530 1500 3000.0 4.5 8 30 90
MQY-1545 1500 4500.0 6.7 12 30 132
MQY-1830 1830 3000.0 6.7 12 26.6 130
MQY-1845 1830 4500.0 10.5 19 26.8 180
MQY-2130 2100 3000.0 9.2 16 23.8 210
MQY-2136 2100 3600.0 11 20 23.8 210
MQY-2145 2100 4500.0 13.8 25 23.8 280
MQY-2230 2200 3000.0 10 18.5 21.3 210
MQY-2245 2200 4500.0 15.2 28 21.3 280
MQY-2430 2400 3000.0 12 22 21.3 245
MQY-2436 2400 3600.0 14 26 21.3 280
MQY-2445 2400 4500.0 17.8 30 21.6 320
MQY-2460 2400 6000.0 24 44 21.7 480
MQY-2736 2700 3600.0 18 33 20.7 400
MQY-2740 2700 4000.0 20.6 38 20.7 400
MQY-2745 2700 4500.0 23.2 43 20.7 480
MQY-2750 2700 5000.0 25.8 48 20.6 500
MQY-2760 2700 6000.0 31 57 20.6 630
MQY-3040 3000 4000.0 25.7 47 19 500
MQY-3064 3000 6400.0 40.2 74 19 800
MQY-3245 3200 4500.0 32 59 18.2 630
MQY-3254 3200 5400.0 38 73 18.2 800
MQY-3270 3200 7000.0 50.6 93 18.2 1250
MQY-3645 3600 4500.0 40.8 75 18 1000
MQY-3650 3600 5000.0 46 86 18 1250
MQY-3660 3600 6000.0 54 102 18 1250
MQY-3685 3600 8500.0 79 131 18 1800
MQY-4060 4000 6000.0 70 126 16.9 1500
MQY-4067 4000 6700.0 78 136 16.9 1600
MQY-4361 4270 6100.0 80 144 15.7 1850
MQY-4564 4500 6400.0 95 172 15.6 2000
MQY-5064 5030 6400.0 120 216 14.4 2600
MQY-5083 5030 8300.0 152 266 14.4 3300
MQY-5585 5500 8500.0 187 338 13.8 4500

注：产量根据不同物料，进料粒度等因素其结果将有所不同

型号 筒体 有效容积 (m³) 装球量 (t) 转速 (r/min) 主电动机 (KW)
直径 (mm) 长度 (mm)
MQS-1530 1500 3000 4.5 9 30 110
MQS-1545 1500 4500 6.7 14 29.6 155
MQS-1830 1830 3000 6.7 14 26.6 155
MQS-1845 1830 4500 10.5 20 26.8 210
MQS-2130 2100 3000 8.8 18 23.8 210
MQS-2136 2100 3600 11 22.5 23.8 245
MQS-2145 2100 4500 13.8 28 23.8 280
MQS-2230 2200 3000 10 20 21.3 210
MQS-2245 2200 4500 5.2 30.5 21.4 320
MQS-2430 2400 3000 12 25 21.3 280
MQS-2436 2400 3600 14 29 21.4 320
MQS-2445 2400 4500 7.8 37 21.4 380
MQS-2470 2400 7000 28 58 21.5 480
MQS-2736 2700 3600 18 38 20.7 400
MQS-2740 2700 4000 20.6 43 20.7 450
MQS-2745 2700 4500 23.2 48 20.7 480
MQS-2750 2700 5000 25.8 54 20.6 560~630
MQS-2760 2700 6000 31 65 20.6 630~710
MQS-3040 3000 4000 25.7 54 19 560~630
MQS-3064 3000 6400 40.2 84 19 1000
MQS-3230 3200 3000 21.8 46 18.2 500
MQS-3236 3200 3600 26.2 56 18.2 630
MQS-3245 3200 4500 32 65 18.2 800
MQS-3254 3200 5400 38 80 18.2 1000
MQS-3640 3600 4000 36 75 18 1000
MQS-3645 3600 4500 40.8 88 18 1250
MQS-3650 3600 5000 46 96 18 1400
MQS-3660 3600 6000 54 117 18 1400~1600
MQS-4050 4000 5000 58 121 16.9 1500
MQS-4060 4000 6000 70 146 16.9 1800
MQS-4560 4500 6000 87 182 15.6 2300

注：产量根据不同物料，进料粒度等因素其结果将有所不同

型号 筒体 有效容积 (m³) 装球量 (t) 转速 (r/min) 主电动机 (KW)
直径 (mm) 长度 (mm)
MQG-1557 1500 5700 8.5 12 28 130
MQG-1564 1500 6400 9.6 13 28 155
MQG-1864 1830 6400 15 20 23.8 210
MQG-1870 1830 7000 16 22 23.8 245
MQG-1880 1830 8000 18.8 26 23.8 280
MQG-2170 2100 7000 22 30 24.1 320
MQG-2175 2100 7500 23.5 33 24.1 355
MQG-2265 2200 6500 22 35 21.7 380
MQG-2270 2200 7000 23.8 38 21.7 380
MQG-2275 2200 7500 25.5 42 21.7 450
MQG-2470 2400 7000 28 52 21.7 570
MQG-2480 2400 8000 32 60 21.5 630
MQG-2750 2700 5000 25.8 54 20.7 630
MQG-2760 2700 6000 31 65 20.6 710

注：产量根据不同物料，进料粒度等因素其结果将有所不同

型号 筒体 有效容积 (m³) 转速 (r/min) 主电动机 (KW)
直径 (mm) 长度 (mm)
MZ-2410 2400 1000 4.5 22 55
MZ-3212 3200 1200 9.2 18.2 160
MZ-4014 4000 1400 16.6 17.6 245
MZ-5518 5500 1800 34.6 15 800
MZ-6433 6400 3300 107 12.8 2000
MZ-6724 6700 2400 80.5 12.5 2000
MZ-7525 7500 2500 107 11.4 2500

注：产量根据不同物料，进料粒度等因素其结果将有所不同

型号 装料量（吨/次） 筒体转速（转/分） 参考动力（kw） 衬板材质
600×700 0.05 50 2.2 陶瓷、硅石、橡胶、金属（配套动力依据采用衬板材质和研磨物料的不同会有所差异）
800×600 0.075 42 3
900×1200 0.2 38.5 5.5
1300×1500 0.5 33 7.5
1500×1800 1.2 28.5 11
1800×2000 1.5 24 15
2600×2800 5 16.5 37
3000×3800 10 14.5 57.2
3200×4600 15 13.5 75
