多缸液压圆锥破碎机

≤326mm 进料粒度

72-1100m³/h 处理能力

免费定制配套方案立即咨询

适用物料:河卵石、建筑垃圾、石英石、方解石、白云石、花岗岩、玄武岩、铁矿石、石灰石、青石等。

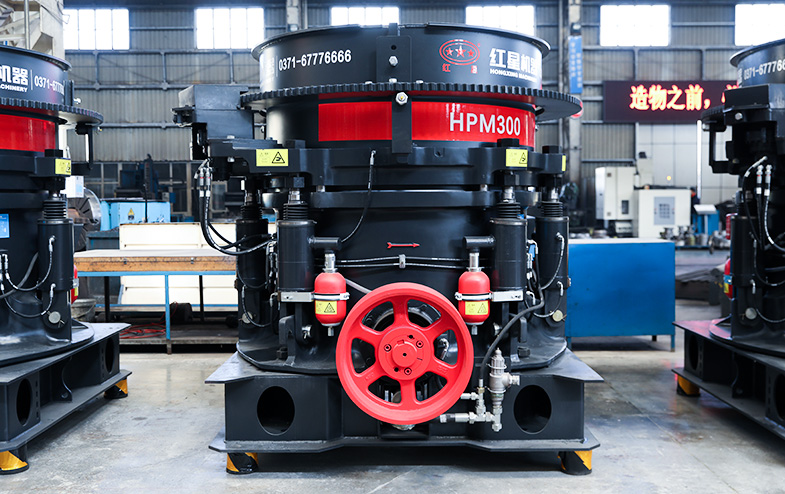

多缸液压圆锥破碎机

产品介绍

多缸圆锥破碎机是我公司自主研发的适合于破碎高硬度物料的产品,且对产品粒形要求严格的新型圆锥破碎机,该机比传统弹簧圆锥破碎机性能优越。采用全液压保护和调整装置,节省人工和时间。破碎成品呈立方型,操作稳定可靠,其在 各地享有盛名,是当今矿山建筑行业替代弹簧圆锥破碎机和更新一般液压圆锥破碎机的新一代产品。

多缸液压圆锥破

产品性能

  • 处理能力强: 高性能破碎腔与高破碎频率的圆满结合,大大提高了处理能力,又由于采用了层压破碎原理,故破碎产品多为立方结构,较大程度上减少了针片状物料。
  • 结构简单 灵活方便: 结构简单,便于操作、维护,排料口调整方便快捷,检修省时省力,特别是衬板易于快速更换,减少了停机时间。
  • 操作方便可靠 寿命长: 采用全液压操作,使用方便,易于实现自动化,其可靠性和寿命大大提高。
  • 性能可靠 设备故障率较低: 本机性能可靠,操作方便。由于进行了优化设计,并对破碎机进行液压保护,其设备故障率降低超过90%。

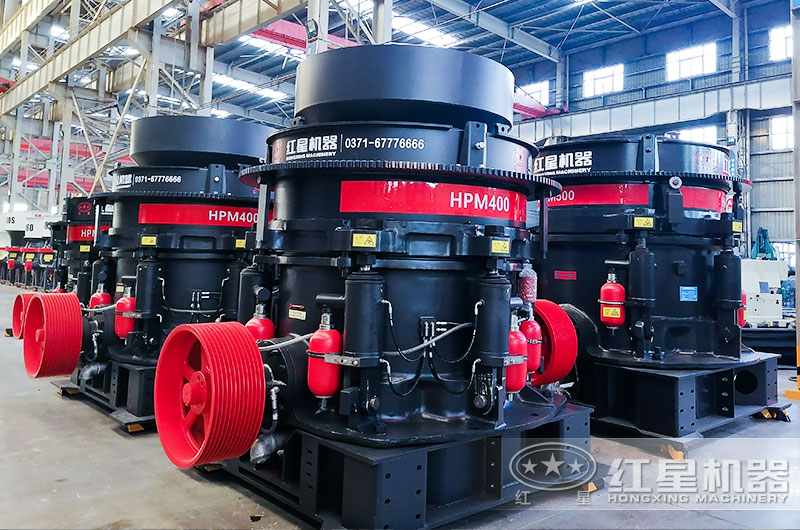

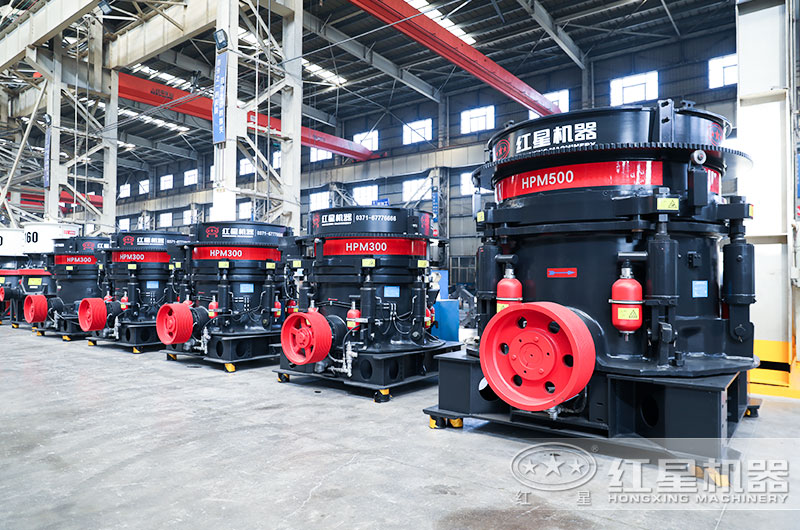

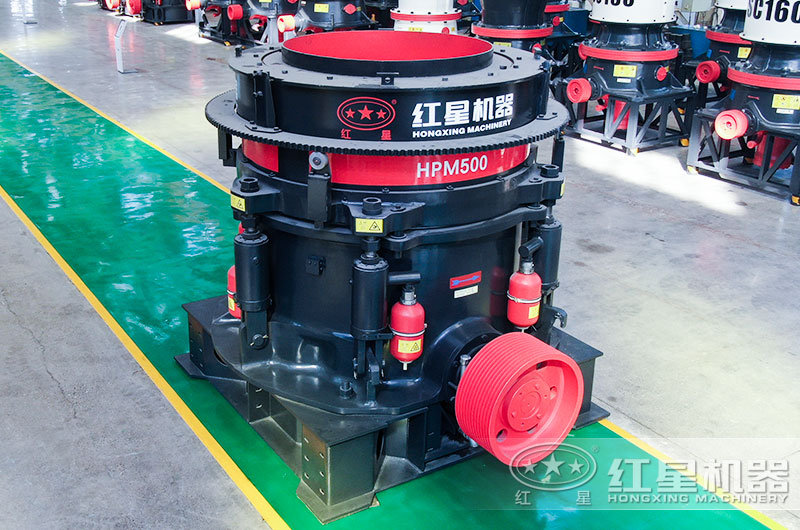

图片实拍


多缸液压圆锥破客户现场

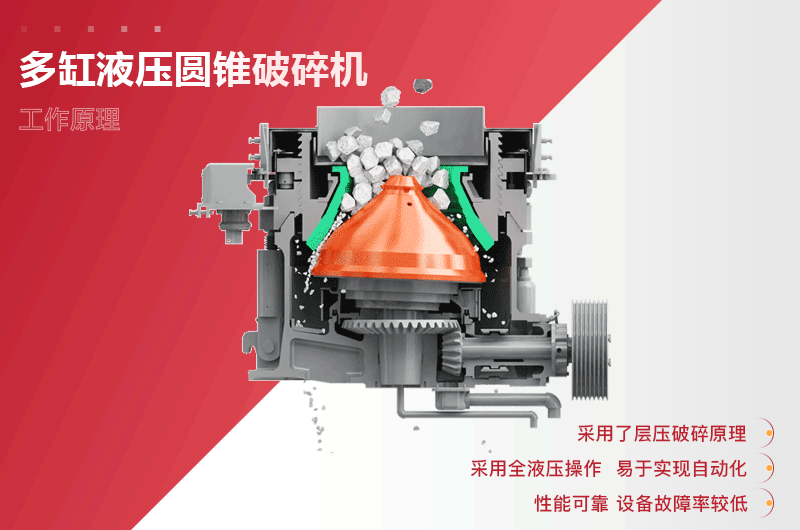

工作原理

在工作时通过电动机的旋转带动带轮或联轴器、 传动轴和圆锥部在轴心线下使偏心轴做周期性旋摆运动。在物料从料口进入破碎腔后因受到偏心轴和轧臼壁的相互冲击挤压、研磨、揉搓从而产生破碎的作用。液压保险系统能在机器发生过铁故障或者闷车现象时通过液压将支撑套和定锥部排除出故障物,在起到很好的保险作用的同时大大的降低了维修率及提高生产效率。

多缸圆锥破碎机原理

多缸圆锥破碎机原理

技术参数

型号 腔型 破碎锥大端直径(mm) 给料口尺寸(mm) 最大给料尺寸(mm) 排料口调整范围(mm) 处理能力(t/h) 电机功率(kw) 主机重量(t)
HPM200 C1 900 185 145 22~38 160~250 160 11
C2 125 100 18~38 145~250
C3 95 75 14~38 120~250
F1 76 60 12~25 108~210
F2 54 45 10~25 81~210
F3 23 20 8~25 72~210
HPM300 C1 1100 235 190 26~45 230~445 220 20
C2 211 170 20~45 200~445
C3 150 120 16~45 180~445
F1 107 85 14~25 160~220
F2 53 40 12~25 140~220
F3 25 20 8~25 120~220
HPM400 C1 1400 299 240 30~51 270~630 315 27
C2 198 160 20~51 243~630
C3 111 90 14~51 210~630
F1 92 75 12~25 162~370
F2 52 40 10~25 126~370
F3 51 40 8~25 104~370
HPM500 C1 1500 335 270 32~51 365~790 400 40
C2 286 230 25~51 328~790
C3 204 165 19~51 280~790
F1 133 105 16~25 202~450
F2 95 75 13~25 158~450
F3 52 40 8~25 122~450
HPM800 C1 2000 353 280 32~51 616~1100 630 70
C2 297 240 32~51 522~1100
C3 219 175 16~51 380~1100
F1 155 125 13~25 328~730
F2 92 75 10~25 270~730
F3 33 25 5~25 166~730

注:产量根据不同物料,进料粒度等因素其结果将有所不同
