鄂式破碎机

120-1500mm 进料粒度

1-2200t/h 处理能力

免费定制配套方案立即咨询

适用物料:河卵石、建筑垃圾、花岗岩、玄武岩、铁矿石、石灰石、石英石等

鄂式破碎机

产品介绍

本系列产品具有破碎比大、产品粒度均匀、结构简单、工作可靠、维修简便、运营费用经济等特点。颚式破碎机主要用于对各种矿石与大块物料的中等粒度破碎,采用成熟的制造技术,特别的结构设计,加工成品呈立方体,无张力和裂缝,粒形相当好,广泛运用于矿山、冶炼、建材、公路、铁路、水利和化工等行业。被破碎物料的高抗压强度为320MPa。

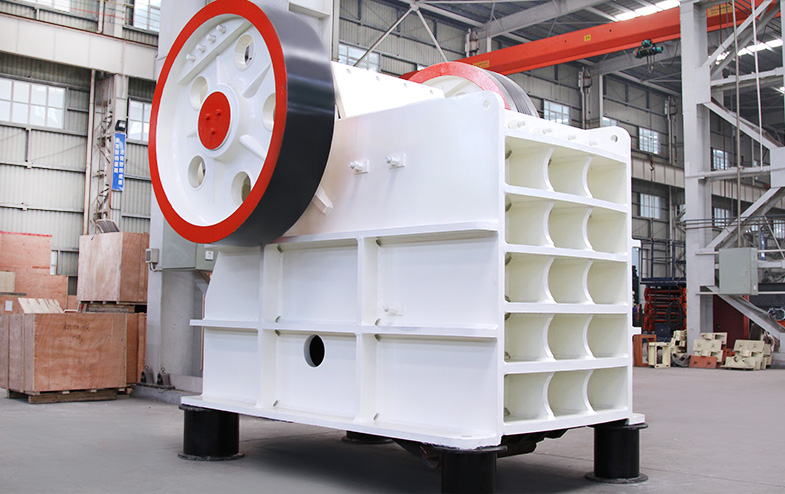

颚式破碎机

产品性能

  • 经久耐用 效率更高:更可靠的动鄂总成,使其更经久耐用。动鄂总成采用高质量的铸钢件构成,并通过两个大型铸钢飞轮传动。
  • 安全可靠 维修方便:润滑系统安全可靠,部件更换方便,保养工作量小。抗冲击、抗磨损、冲击力大。结构简单,工作可靠,维修方便
  • 铸钢结构 准确可靠: 轴承座采用整体式铸钢结构。整体铸钢轴承座能够保证与破碎机架完全配合,同时也大大增强了轴承座的径向强度,而分体式轴承座则不拥有该优点。
  • 灵活调整 一机多用: 排料口调整范围大,破碎腔高,适应物料硬度高、块度大、产品石粉少,一机多用,可满足不同用户要求。垫片式排料口调整装置,增强了设备使用的灵活性,符合客户对多种加工的要求

图片实拍

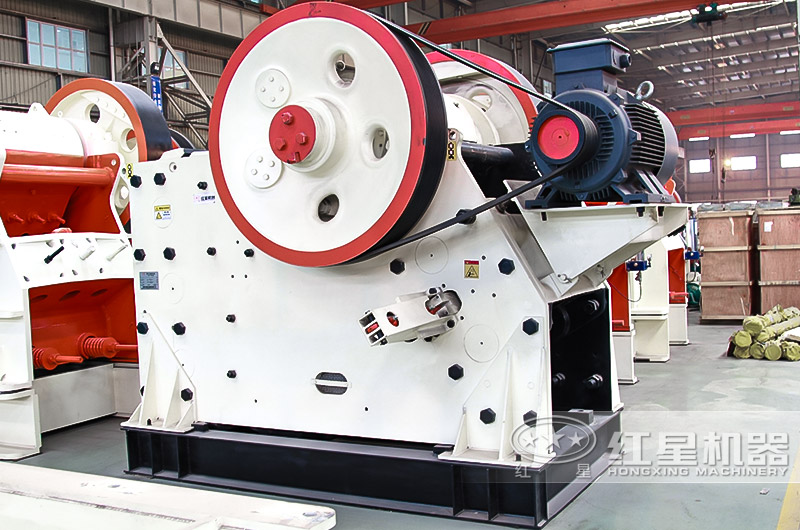

全新升级版CJ欧版颚式破碎机

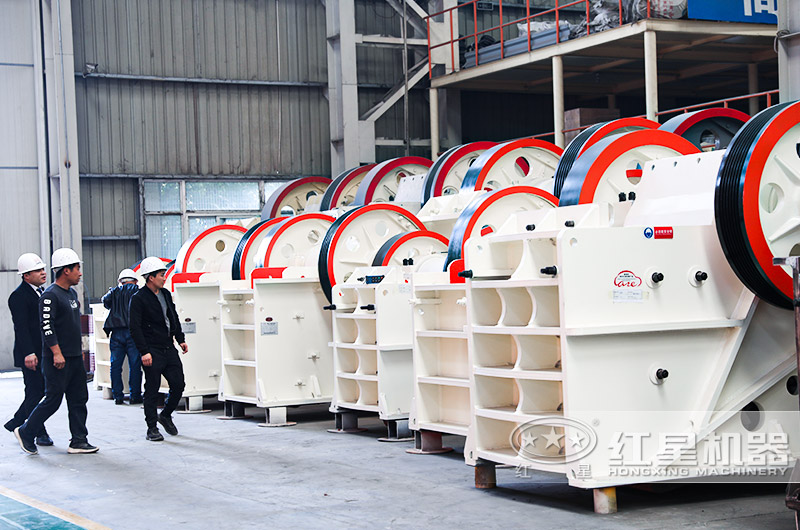

鄂式破碎机客户来厂参观

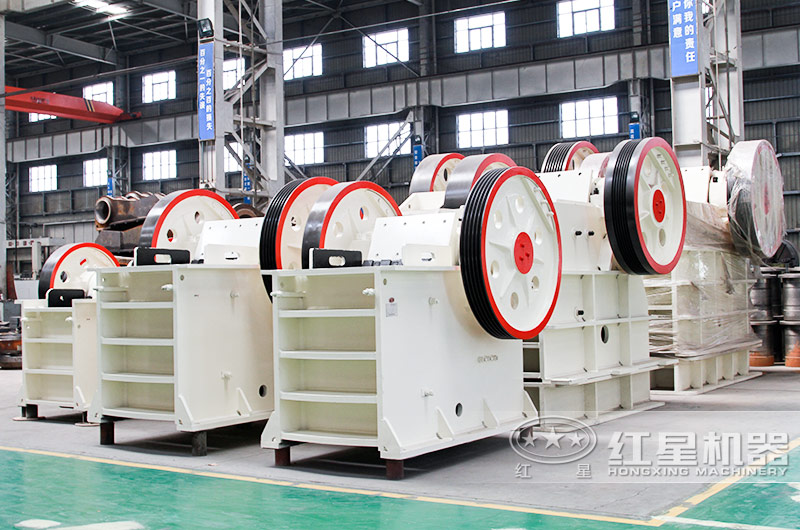

颚式破碎机车间实拍

颚式破碎机

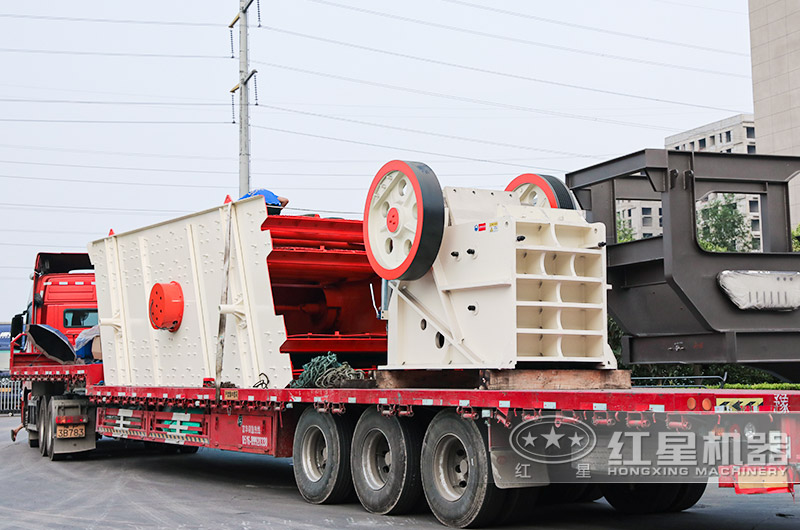

客户现场

工作原理

该系列破碎机工作方式为曲动挤压型,其工作原理是:电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板与动颚间夹角变大,从而推动动颚板向固定颚板接近,与其同时物料被压碎或劈碎,达到破碎的目的;当动颚下行时,肘板与动颚夹角变小,动颚板在拉杆,弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚做周期运动压碎和排泄物料,实现批量生产。

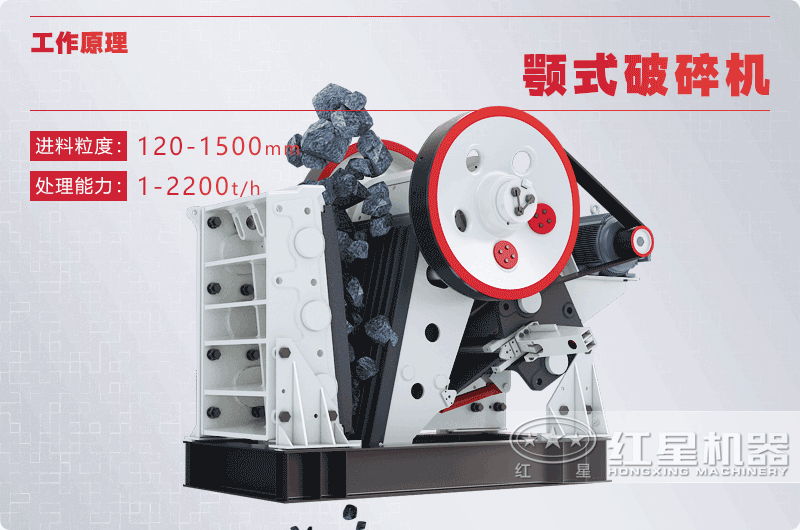

颚式破碎机工作原理

颚式破碎机工作原理

技术参数

颚式破碎机

德版颚式破碎机

CJ系列欧版颚式破碎机

型号 进料口尺寸 (mm) 最大进料粒度 (mm) 排料口调整范围 (mm) 处理能力(t/h) 偏心轴转速(r/min) 电机功率 (kw) 外形尺寸 (长×宽×高) (mm)
PE 150×250 150×250 125 10-40 1-3 268 4P   5.5 760×700×860
PE 200×300 200×300 180 15-50 2-6 260 4P   7.5 915×780×990
PE 200×350 200×350 180 18-60 3-10 276 4P   11 1000×914×1112
PE 250×400 250×400 210 20-70 5-21 300 6P   15 1100×1032×1285
PE 400×600 400×600 340 40-100 16-64 270 6P   30 1623×1736×1615
PE 500×750 500×750 425 50-100 40-110 268 6P   55 1920×1850×1920
PE 600×750 600×750 500 150-200 80-240 268 6P   55 2020×1850×1920
PE 600×900 600×900 500 65-160 50-160 254 6P   55 2530×1900×2340
PE 750×1060 750×1060 630 80-180 110-320 245 8P   110 2680×2380×2785
PE 900×1200 900×1200 750 100-200 220-380 208 8P   110 3470×2876×3330
PE 1200×1500 1200×1500 1020 150-350 400-1000 180 8P   160-245 4850×3220×3680
PE 1500×1800 1500×1800 1200 220-350 500-1200 180 8P   280-380 5160×3660×4248
PEX 150×750 150×750 120 18-48 8-25 320 4P   15 1170×1575×1030
PEX 250×750 250×750 210 25-60 13-35 320 6P   22 1550×1730×1470
PEX 250×1000 250×1000 210 25-60 16-52 330 6P   30 1580×2006×1390
PEX 250×1200 250×1200 210 25-60 20-61 330 6P   37 1780×2214×1430
PEX 300×1300 300×1300 250 20-90 16-105 300 6P   55 2210×2320×1723

注:产量根据不同物料,进料粒度等因素其结果将有所不同

型号 进料口尺寸(mm) 最大进料粒度 (mm) 出料口调整范围(mm) 处理能力(t/h) 电机功率(kw) 外形尺寸
长×宽×高 (mm)
HD72(57) 460×720 425 45-100 50-120 6P   55 2100×1556×1640
HD86(69) 580×860 500 50-150 60-280 8P   75 2200×1754×1810
HD98(751) 680×980 630 75-175 110-410 8P   110 2660×1960×2175
HD110(912) 850×1100 750 100-200 170-550 6P   132 2960×2381×2556
HD125 950×1250 900 125-225 280-750 8P   160 3500×2614×2925

注:产量根据不同物料,进料粒度等因素其结果将有所不同

型号 最大进料粒度(mm) 进料口尺寸(mm) 出料口调整范围(mm) 处理能力(t/h) 电机功率(KW) 外形尺寸 长×宽×高(KW)
CJ96 480 930×580 60-175 105-390 4P 90 2850×2270×1950
CJ106 560 1060×700 70-200 150-500 4P 110 3280×2580×2400
CJ120 700 1200×870 70-200 175-610 4P 160 3700×2790×2950
CJ125 760 1250×950 100-250 270-831 4P 160 4230×2780×2960
CJ150 960 1400×1200 125-250 340-880 4P 200 5030×3440×3970
CJ160 960 1600×1200 150-300 430-1145 4P 250 5780×3460×3580
CJ200 1200 2000×1500 175-300 630-1435 6P 400 6600×4030×4400
CJ1511 850 1500×1070 125-300 425-1195 6P 200 4130×3000×3330
CJ1513 1040 1500×1300 150-300 530-1280 6P 200 4620×2890×4190

注:产量根据不同物料,进料粒度等因素其结果将有所不同
