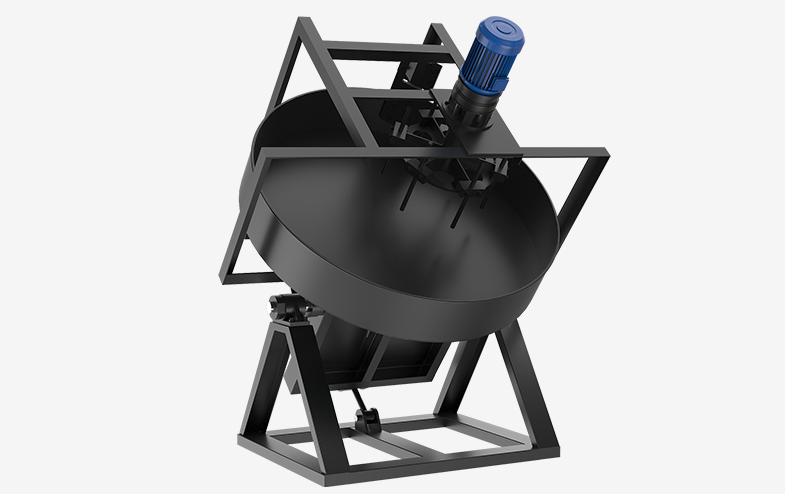

圆盘造粒机

圆盘造粒机

  • 产品重量:2850-6510kg
  • 处理能力: 4-24t/h

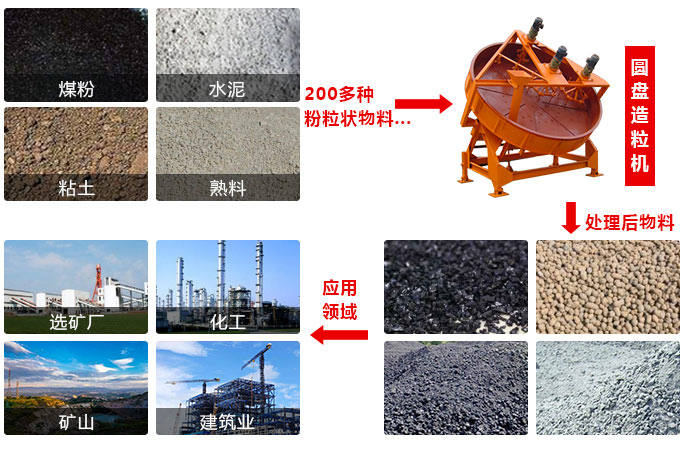

适用物料:石英石、金矿石、铁矿石、水泥熟料、铜矿石、磁黄铁矿等。

点击咨询快速响应 获取报价

24小时热线服务:0371-66699999

60s急速应答

24小时免费提供方案

获取权威报价

产品介绍

圆盘造粒机是我公司结合国内外同类设备优异技术的基础上改造而成的。圆盘造粒机盘内衬高强度玻璃钢,具有造粒均匀、成粒率高、运转平稳、设备坚固耐用、使用寿命长等优点,是很理想的制粒设备。

产品性能

  • 成球率高: 球盘倾斜度及盘边高经过特殊设计,保证成球率高。
  • 颗粒圆润强度大: 加水量控制在12%-14%,成球圆润强度更大,生球过程更快。
  • 操作直观: 圆盘造粒机就是利用生料在圆盘中旋转过程中的摩擦及和重力成球,可直观看到成球的形状。
  • 维修方便: 圆盘造粒机具有设备简单、维修方便的特点。

工作原理

圆盘造粒机工作原理

预加水成球盘式全盘成球法。生料粉在双轴搅拌机内被雾化水均匀湿润,形成粒度很均匀的球核,然后送进成球盘中进行成球。料球的水分应控制在12~14%。水应大部分在双轴搅拌机内加入,成球盘中只加入少量的补加水,补加水量控制在0~3%左右。干粉造粒则直接加在成球盘内,并喷洒适量的水分,生料球核进入成球盘后在盘内受离心力,摩擦力和重力的作用,沿抛物线运动。

由于物料的粘结性和可塑性,使球核在运动过程中互相粘结并逐渐长大。当成球盘的倾角,盘边高,转速及水分等参数一定时,不同粒径的料球由于重力不同而按不同的脱离角离开盘边向下滚动。料球在不断的滚动过程中将球内的水分不断排挤出表面,由于物料的粘结性以及表面液膜的自然挥发,使料球具有一定的强度,然后随着倾斜盘体的转动从盘的边部排出盘外。

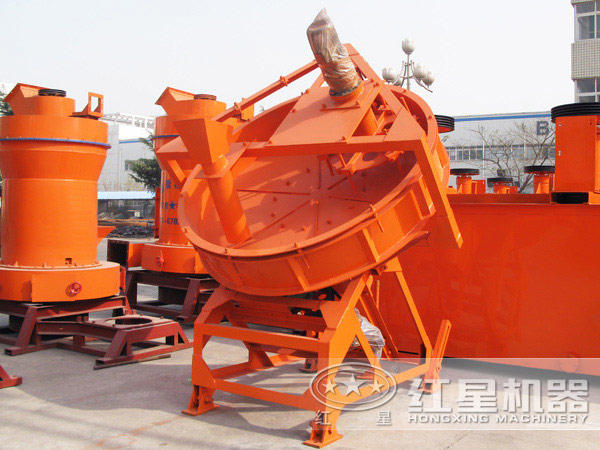

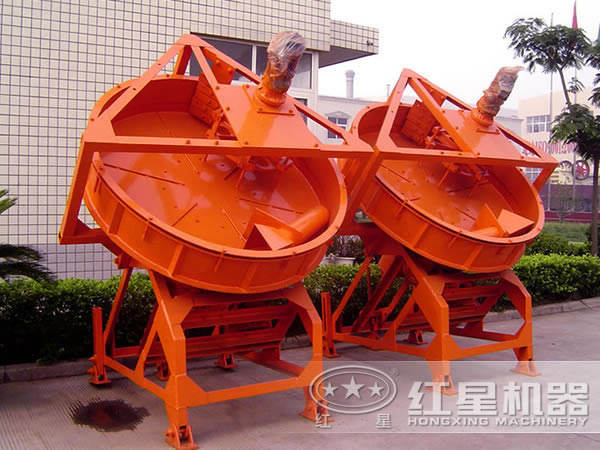

图片实拍

圆盘造粒机

圆盘造粒机

技术参数

产品规格(m)盘转 (r/min)生产能力 (t/h)配用动力 (kw)盘斜度调整范围外形尺寸(m)总重(t)
Φ2.214.254-87.535-552.8×2.75×2.583.2
Φ2.511.815-107.535-553.2×2.3×33.6
Φ2.811.2112-167.535-553.4×2.6×3.14.1
Φ3.011.315-181135-553.7×2.7×3.34.8
Φ3.29.615-201135-553.9×2.7×3.45.6
Φ3.69.118-241535-554.3×3.1×4.07.2
