制砂机

适用物料:河卵石、鹅卵石、花岗岩、玄武岩、铁矿石、石灰石、方解石、石英石、辉绿岩、水泥熟料、铝矾土等。

  • 进料粒度:≤60mm
  • 处理能力:12-360t/h
24小时热线服务:0371-67776666

立即咨询享受更多优惠

24小时免费提供方案

百闻不如一见 · 欢迎到厂考察!

制砂机

产品介绍

冲击式破碎机又称制砂机,是我公司引进美国巴马克公司的“石打石”破碎机原理及技术,结合国内制砂生产方面的实际情况,研制开发出具有较高水平的高效碎石设备。该设备是具有高水平的新一代节能、高效破碎机,其性能在各种矿石细碎设备中起着作用。现广泛应用于金属和非金属矿石、建筑材料、人工制砂等各种物料的破碎。

产品性能

  • 结构简单,维修方便: 设备体积小、操作简便、安装和维修方便,易于操作和后期维修。
  • 安全环保,经久耐用: 涡流腔内部气流自循环,粉尘少,噪声小。生产过程中,石料能形成保护底层,机身无磨损,经久耐用。维修和保养要求低,运行和磨损成本较少。石打石破碎机技术将磨损零件的需求降至更低。
  • 独特设计,易于维护: 具有整形功能、产品呈立方状、堆积密度大,能够生产高等级立方体产品。油脂润滑,简单可靠。
  • 独特飞轮设计: 独特的飞轮设计,能够控制产品粒级,使细料产量尽可能大或尽可能小。少量易磨损件用特硬耐磨材质制成,体积小、重量轻、便于更换配件

图片实拍

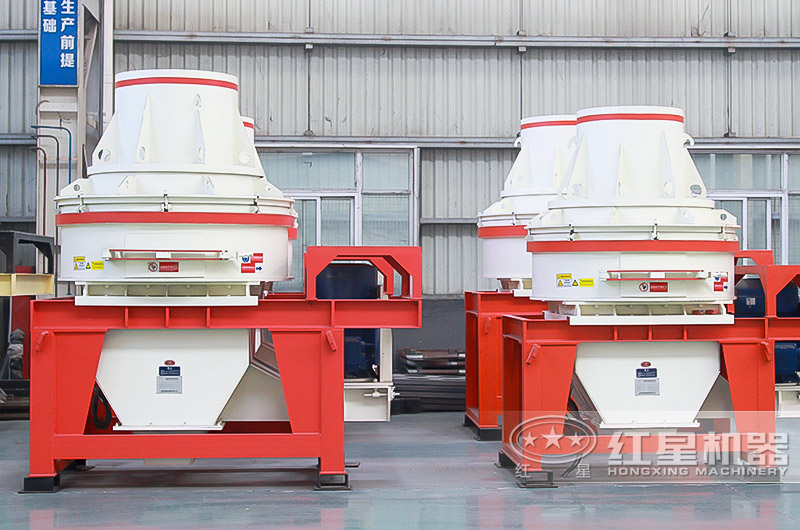

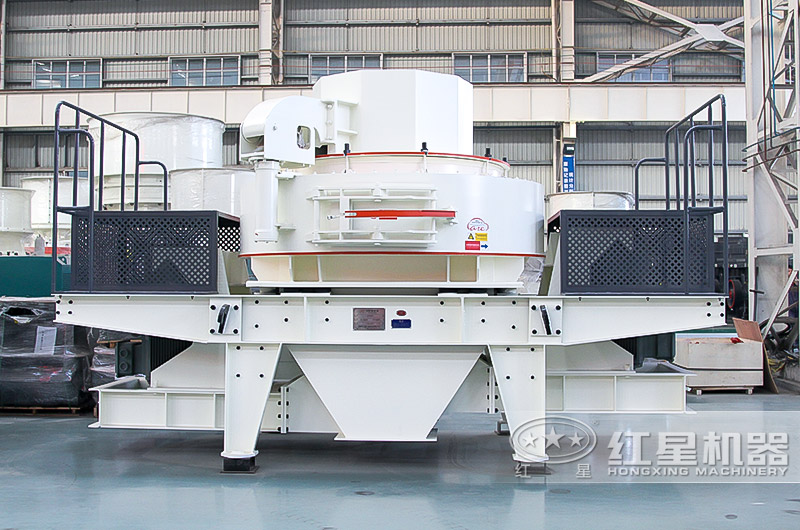

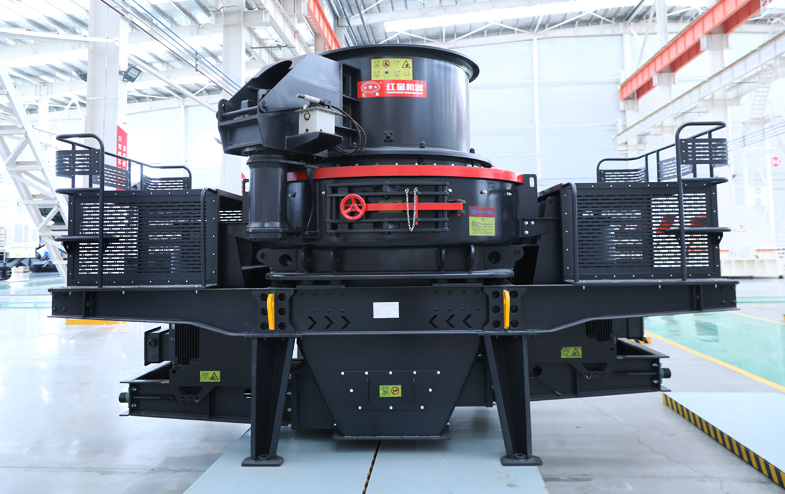

制砂机图片

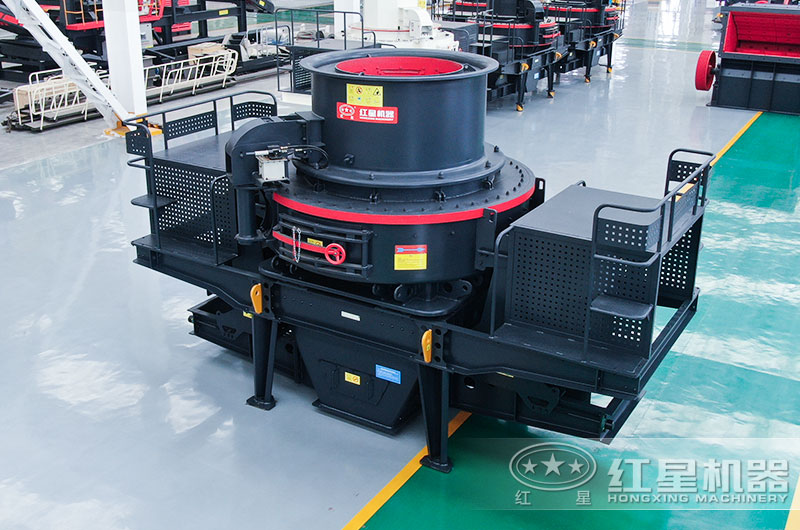

制砂机车间图片

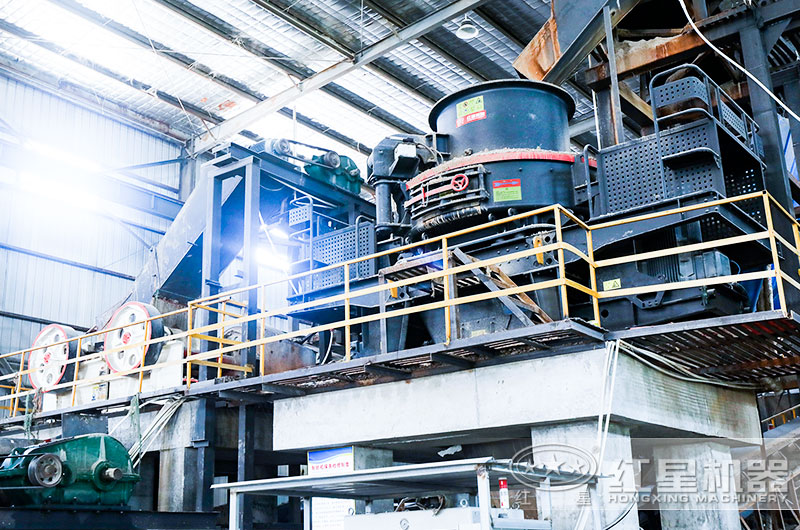

制砂机案例现场

工作原理

物料由进料斗进入破碎机,经分料器将物料分成两部分,一部分由分料器中间进入高速旋转的叶轮中,在叶轮内被迅速加速,其加速度可达数百倍重力加速度,然后以60-70米/秒的速度从叶轮三个均布的流道内抛射出去,首先同由分料器四周自收落下的一部分物料冲击破碎,然后一起冲击到涡支腔内物料衬层上,被物料衬层反弹,斜向上冲击到涡动腔的顶部,又改变其运动方向,偏转向下运动,从叶轮流道发射出来的物料形成连续的物料幕。这样一块物料在涡动破碎腔内受到两次以至多次机率撞击、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。和循环筛分系统形成闭路,一般循环三次即可将物料破碎成20目以下。

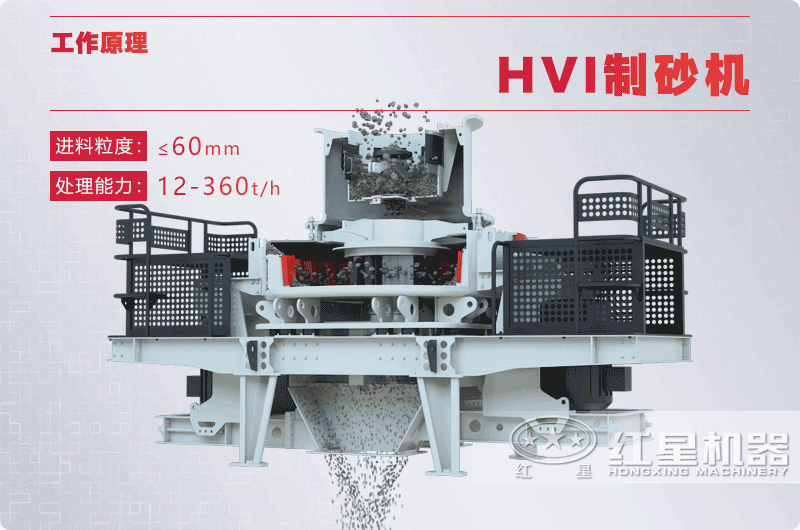

制砂机工作原理

制砂机工作原理

在整个破碎过程中,物料相互自行冲击破碎,不与金属元件直接接触,而是与物料衬层发生冲击、磨擦而粉碎,这就减少了角污染,延长机械磨损时间。涡动腔内部巧妙的气流自循环,消除了粉尘污染。

技术参数

制砂机

HVI制砂机

VSI制砂机

型号规格 最大入料
(mm)
功率
(kw)
叶轮转速
(r/min)
处理量
(t/h)
外形尺寸(长×宽×高)
(mm)
HX-06 35 2P   37-55KW 2000-3000 12-30 2500×1620×2600
HX-07 45 4P   55-75KW 1500-2500 25-55 2700×1760×2800
HX-09 50 4P   110-150KW 1200-2000 55-100 3900×2000×3070
HX-10 60 4P   150-180KW 1000-1700 100-160 4600×2350×3450
型  号 制砂 整形 制砂 整形 电机功率(kw)
最大进料粒度
(mm)
通过量
(t/h)
HVI 0815  <30 <35  70-140  130-230  2×75
HVI 0818 <30 <35 80-190 165-283 2×90
HVI 0922 <35 <40 105-145 220-330 2×110
HVI 0926 <35 <40 120-190 240-380 2×132
HVI 1032 <40 <45 181-278 246-356 2×160
HVI 1040 <40 <45 262-284 350-440 2×200
HVI 1250 <45 <50 345-371 414-540 2×250
HVI 1263 <50 <55 453-498 521-585 2×315
型号 HXVSI-7611 HXVSI-8518 HXVSI-9526 HXVSI-1140 HXVSI-1145 HXVSI-1150
处理量
(t/h)
瀑落与中心进料 120-180 200-260 300-380 450-520 500-610 520-650
全中心进料 60-90 100-130 150-190 225-260 245-355 255-365
最大入料尺寸
(mm)
软料 35 40 45 50 50 50
硬料 30 35 40 40 45 45
转速(r/min) 1700-1890 1520-1690 1360-1510 1180-1310 1150-1300 1150-1300
双电机功率(kw) 4P   110KW 4P   180KW 4P   264KW 4P   400KW 4P   400KW 4P   500KW
外形尺寸(长×宽×高)(mm) 3700×2150×2100 4140×2280×2425 4560×2447×2778 5100×2700×3300 5500×2700×3300 5500×2700×3300
电源 380V 50HZ
润滑站 双油泵电机功率 2×0.31Kw
安全保护 双油泵互补保证供油:无油流、无油压自动停机:水冷降温:冬季电机加热启动。
外形尺寸
(长×宽×高)(mm)
820×520×1270
油箱加热器功率 2KW
