PRODUCTS

浮选机

0.35-20m³ 有效容积

0.18-20m³/min 处理能力

免费定制配套方案立即咨询

适用物料:金矿石、铁矿石、铜矿石、钼矿石、铝矿石、铅矿石、滑石、煤萤石、铝矾土、钾长石、石英石等。

浮选机

产品介绍

该浮选机由电动机三角带传动带动叶轮旋转,产生离心作用形成负压,一方面吸入充足的空气与矿浆混合,一方面搅拌矿浆与药物混合,同时细化泡沫,使矿物粘合泡沫之上,浮到矿浆面再形成矿化泡沫。调节闸板高度,控制液面,使有用泡沫被刮板刮出。主要应用于有色金属、煤萤石、滑石等。

产品性能

  • 运行花费少: 与常规机械搅拌式浮选机比较能节电1/3~1/2。
  • 易损件耐用性强: 叶轮在机内一直处于活动状态,起到在清除积料和杂物的作用,减少了因杂物而损坏部件的现象;且搅拌装置的叶轮由磨橡胶制成,增强了耐磨度。
  • 分选精度高,精煤灰分低: 精煤灰分可比常规机械搅拌式浮选机降低1~2%。
  • 浮选效果好: 内装有液面自控贺电控装置,泡沫细化程度高,从而提高了浮选的效果。

工作原理

将磨碎的矿石,在磨碎时或磨碎后加水及必要的药剂经搅拌槽调成矿浆后,注入开始搅拌的矿浆槽,向矿浆中导入空气,使其形成大量气泡 ,一些不易被水湿润的,即一般称作疏水性的矿物粒子附着于气泡上,并与气泡一起浮到矿浆表面,形成矿化气泡层,另一些容易被水湿润的,即一般称做亲水性的矿物粒子不附着于气泡上,而留在矿浆中,将含有特定矿物的矿化气泡排出,从而达到选矿的目的。

图片实拍

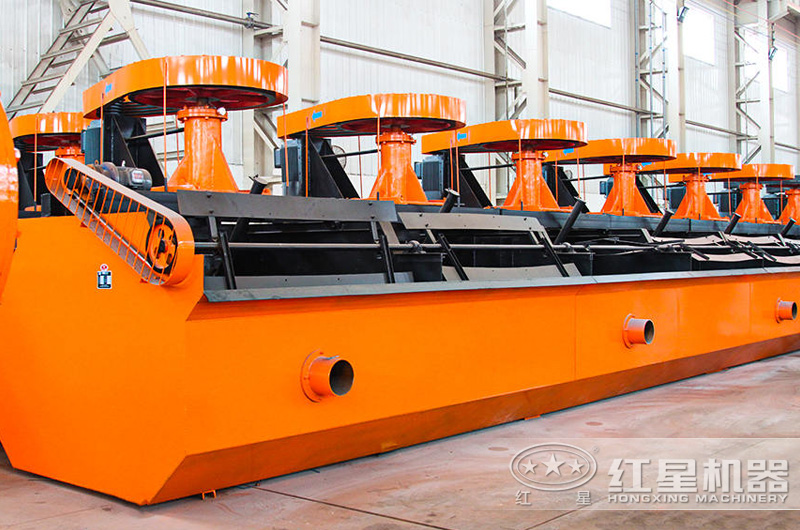

浮选机

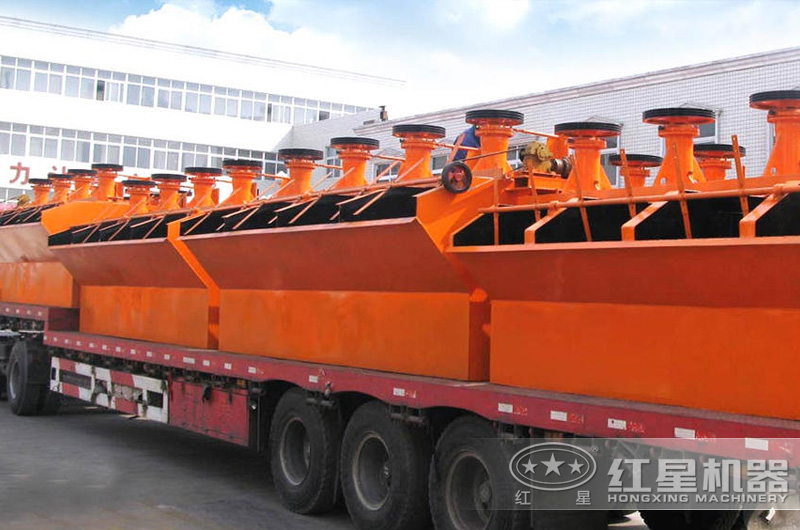

浮选机车间图片

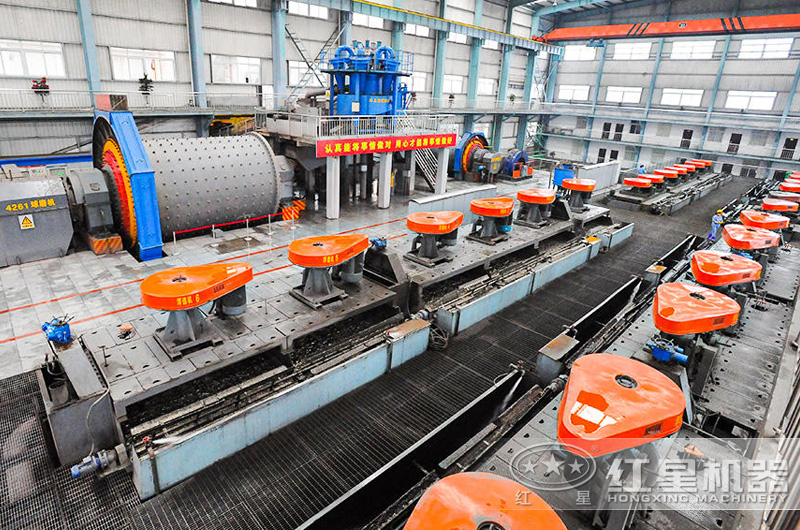

浮选机客户现场图片

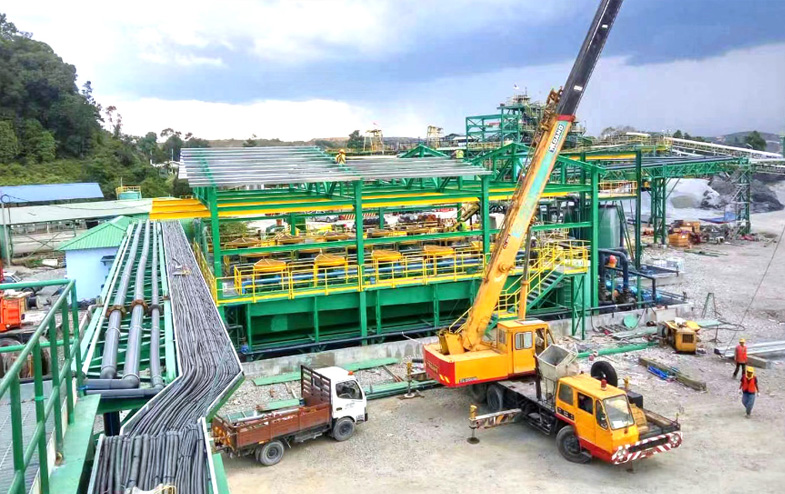

客户现场

技术参数

浮选机

搅拌式浮选机

BF型浮选机

类别 规格型号 有效容积(m³) 处理能力(m³/min) 主轴     刮板 槽体尺寸(长×宽×高)(m) 单槽重量(t)
功率(kw) 转速(r/min) 转速(r/min) 功率(kw)
XJK型浮选机 XJK-0.35 0.35 0.18-0.4 1.5 483 25 1.1 0.7×0.7×0.7 0.5
XJK-0.62 0.62 0.3-0.9 3.0 400 25 1.1 0.90×0.82×0.85 1.0
XJK-1.1 1.1 0.6-1.6 5.5 330 25 1.1 1.1×1.1×1 1.4
XJK-2.8 2.8 1.5-3.5 11 280 25 1.1 1.75×1.6×1.1 2.5
XJK-5.8 5.8 5-7 22 240 25 1.5 2.2×2.2×1.2 3.6
SF型浮选机 SF-0.37 0.37 0.2-0.4 1.5 386 25 1.1 0.7×0.7×0.75 0.5
SF-0.7 0.7 0.3-0.9 3 400 25 1.1 0.9×0.82×0.95 1.0
SF-1.2 1.2 0.6-1.6 5.5 330 25 1.1 1.1×1.1×1.1 1.9
SF-2.8 2.8 1.5-3.5 11 268 25 1.1 1.75×1.6×1.15 2.6
SF-4 4 2-4 15 220 25 1.5 1.85×2.05×1.2 2.9
SF-8 8 4-8 30 191 25 1.5 2.2×2.9×1.4 4.2
SF-10 10 5-10 30 191 25 1.5 2.2×2.9×1.7 4.5
SF-20 20 5-20 30×2 191 25 1.5 2.85×3.8×2 9.9
JJF型浮选机 JJF-2 2 1-3 7.5 443 25 1.5 1.4×1.4×1.1 1.7
JJF-4 4 2-4 11 305 25 1.5 1.6×2.15×1.25 2.4
JJF-8 8 4-8 22 233 25 1.5 2.2×2.9×1.4 4.5
JJF-10 10 5-10 22 233 25 1.5 2.2×2.9×1.7 4.9
JJF-16 16 5-16 30 180 25 1.5 2.85×3.8×1.7 8.0
JJF-20 20 5-20 37 180 25 1.5 2.9×3.8×2.0 10.5
型号 KYF-1 KYF-2 KYF-3 KYF-4 KYF-8 KYF-16 KYF-24 KYF-38
槽体尺寸 长(mm) 1000 1300 1600 1800 2200 2800 3100 3600
宽(mm) 1000 1300 1600 1800 2200 2800 3100 3600
高(mm) 1100 1250 1400 1500 1950 2400 2900 3400
单效重量(t) 1.1 1.5 1.9 2.3 3.6 5.9 9.9 15.1
有效容积(m³) 1 2 3 4 8 16 24 38
生产能力(按矿浆体积计算)(m³/min) 0.2-1 0.4-2 0.6-3 1.2-4 3—8 4—6 4—24 10—38
主轴电动机 型号 Y132M1-6 Y160M2-8 Y160L-8 Y180L-8 Y200L-8 Y250M-8 Y250M-8 Y280S-8
功率(kw) 4 5.5 7.5 11 15 30 30 37
叶轮 转速(r/min) 960 720 720 970 730 730 730 740
直径(mm) 340 410 480 550 630 740 800 880
高度(mm) 215 256 300 340 390 460 545
转速(r/min) 281 247 219 200 175 160 150 138
圆周速度(m/s) 5 5.3 5.5 5.76 5.77 6.7 6.25 6.36
刮板电动机 型号 Y90S-4 Y90S-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4
功率(kw) 1.1 1.1 1.5 1.5 1.5 1.5 1.5 1.5
转速(r/min) 1400 1400 1400 1400 1400 1400 1400 1400
刮板 转速(r/min) 18 18 16 16 16 16 16 16
直径(mm) 500 500 580 600 600 700 700 500
鼓风机风压(kpa) ≥12.6 ≥14.7 ≥19.8 ≥19.8 ≥21.6 ≥25.5 ≥30.4 ≥34.3
最大充气量(m³/㎡·min) 2 2 2 2 2 2 2 2
型号 槽容积(m³) 内部尺寸(长×宽×高)(m) 空气吸入量(m³/㎡.min) 安装功率(kw) 电动机型号 生产能力(m³/min) 单槽重量(t)
BF-0.37 0.37 0.74×0.74×0.75 0.9~1.05 1.5 Y90L-4 0.2~0.4 0.5
BF-0.65 0.65 0.85×0.95×0.9 0.9~1.10 3.0 Y132S-6 0.3~0.7 1.0
BF-1.2 1.2 1.05×1.15×1.10 1.0~1.10 5.5 4.0 Y132M2-6 Y132M1-6 0.6~1.2 1.4
BF-2.0 2.0 1.40×1.45×1.12 1.0~1.10 7.5 Y160M-6 1.0~2.0 1.8
BF-2.8 2.8 1.65×1.65×1.15 0.9~1.10 11 Y180L-8 1.4~3.0 2.2
BF-4.0 4.0 1.9×2.0×1.2 0.9~1.10 15 Y200L-8 2~4 2.6
BF-6.0 6.0 2.2×2.35×1.3 0.9~1.10 18.5 Y225S-8 3~6 3.3
BF-8.0 8.0 2.25×2.85×1.4 0.9~1.10 22 30 Y225M-8 Y250M-8 4~8 4.2
BF-10 10 2.25×2.85×1.7 0.9~1.10 22 30 Y225M-8 Y250M-8 5~10 4.7
BF-16 16 2.85×3.8×1.7 0.9~1.10 37 45 Y280S-8 Y280M-8 8~16 8.4
BF-20 20 2.85×3.8×2.0 0.9~1.10 37 45 Y280S-8 Y280M-8 10~20 8.7
BF-24 24 3.15×4.15×2.0 0.9~1.10 45 Y280M-8 12~24 9.2
