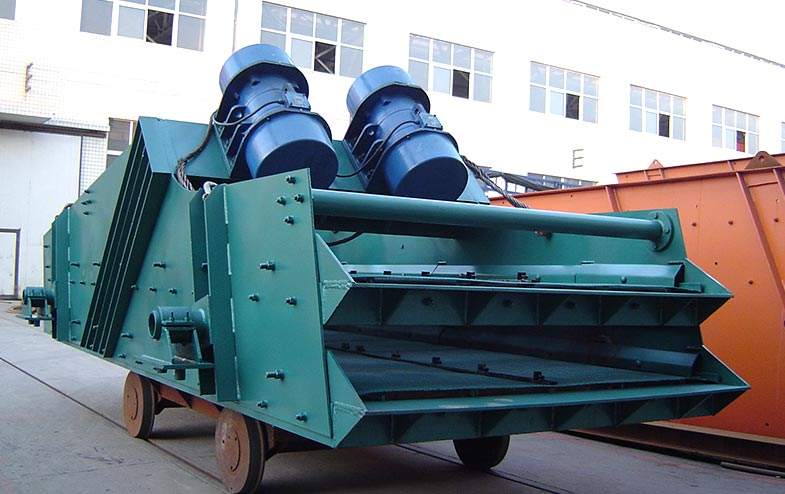

直线振动筛

产品介绍

红星生产的直线振动筛具有输送量大、结构简单、维修方便、部件标准化等优点，广泛应用在矿山、冶金、煤炭等部门，根据实际情况的要求不同，可与其他设备或者同类型振动筛组成水平或倾斜的输送、筛选体系。经过改良与提升，现可应用于重型工况。

产品性能

工作原理

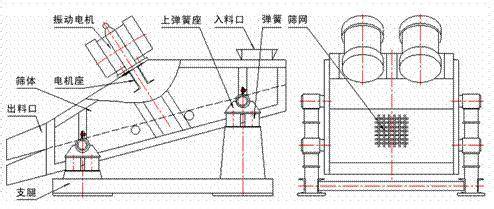

直线振动筛（直线筛）工作原理：ZSG系列振动筛工作时，两电机同步反向放置使激振器产生反向激振力，迫使筛体带动筛网做纵向运动，使振动筛上的物料受激振力而周期性向前抛出一个射程，从而完成物料筛分作业。

技术参数

型号	筛面 规格	筛面 层数	筛孔 尺寸	进料 粒度	处理量	电机 功率	总重量	振动频率	双振幅	筛面 倾角	外形尺寸
	（长×宽）(mm)	层	(mm)	(mm)	(t/h)	(kw)	(kg)	(hz)	(mm)	(°)	长×宽×高(mm)
ZSG1237	3700×1200	1	4-50	≤200	10-100	5.5×2	2250	16	6-8	15	3800×2050×1920
2ZSG1237	3700×1200	2	4-50	≤200	10-100	5.5×2	3345	16	6-8	15	3800×2050×2200
ZSG1443	4300×1400	1	4-50	≤200	10-150	5.5×2	4100	16	6-8	15	4500×3040×2500
2ZSG1443	4300×1400	2	4-50	≤200	10-150	5.5×2	4900	16	6-8	15	4500×3040×2700
3ZSG1443	4300×1400	3	4-50	≤200	10-150	5.5×2	5870	16	6-8	15	4500×3040×2820
2ZSG1548	4800×1500	2	5-50	≤200	15-200	7.5×2	5836	16	8-10	15	4800×3140×2814
3ZSG1548	4800×1500	3	5-50	≤200	15-200	7.5×2	6900	16	8-10	15	4799×3140×3014
2ZSG1848	4800×1800	2	5-50	≤300	50-500	7.5×2	6489	16	8-10	15	4799×3440×2814
3ZSG1848	4800×1800	3	5-50	≤300	50-500	7.5×2	7750	16	8-10	15	4799×3440×3014
4ZSG1848	4800×1800	4	5-50	≤200	50-500	11×2	8300	16	8-10	15	4799×3440×3503
2ZSG1860	6000×1800	2	5-150	≤300	80-600	11×2	9950	16	8-10	15	6000×3440×3326
