圆锥破碎机

≤300mm 进料粒度

12-2181t/h 处理能力

免费定制配套方案立即咨询

适用物料：河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、辉绿岩、铁矿、金矿、铜矿等

圆锥破碎机

热门机器型号最大入料粒度（mm）处理能力（t/h）电机功率（kw）购机咨询
1750圆锥破碎机 ≤215 60-360 8P 160 咨询
1200圆锥破碎机 ≤100 18-168 8P 110 咨询
hp300圆锥破碎机 ≤200 120-445 8P 30 咨询

产品简介突出优势技术参数在线留言

产品介绍

圆锥破碎机适用于冶金、建筑、筑路、化学及硅酸盐行业中原料的破碎，可以破碎中等和中等硬度以上的各种矿石和岩石。圆锥破碎机具有破碎比大、效率高、能耗低、产品粒度均匀等诸多性能优势，适合中碎和细碎各种矿石、岩石。

产品性能

层压破碎、成品粒形优异： 通过采用粒间层压原理设计的特殊破碎腔及与之相匹配的转速，取代传统的单颗粒破碎原理，实现对物料的选择性破碎，很大程度上提高了细粒级成品的含量，显著提高了产品细料比例和立方体含量，较大程度上减少了针片状物料。
多种破碎腔型、应用灵活、适应性强： 此系列圆锥破碎机只须更换定锥衬板、动锥衬板，破碎腔形可从标准超粗腔型到短头超细腔型任意变换，简单灵活，适应大范围产品粒度要求，为用户降低生产成本及运行成本。
运行安全可靠： 大直径主轴和重型化主机架，保证了设备坚固耐用，运行可靠。多点控制的独立稀油润滑系统，可确保轴承润滑的双重保护。过铁保护装置和自动控制系统，可实现自动安全保护。
稀油润滑、可靠优异、提高使用寿命： 特别的稀油润滑系统设计，大大提高了设备使用寿命。高性能非接触式迷宫密封件无磨损，提高了阻挡粉尘的可靠性，从根本上消除了原弹簧圆锥破碎机油水混合等常见故障。

图片实拍

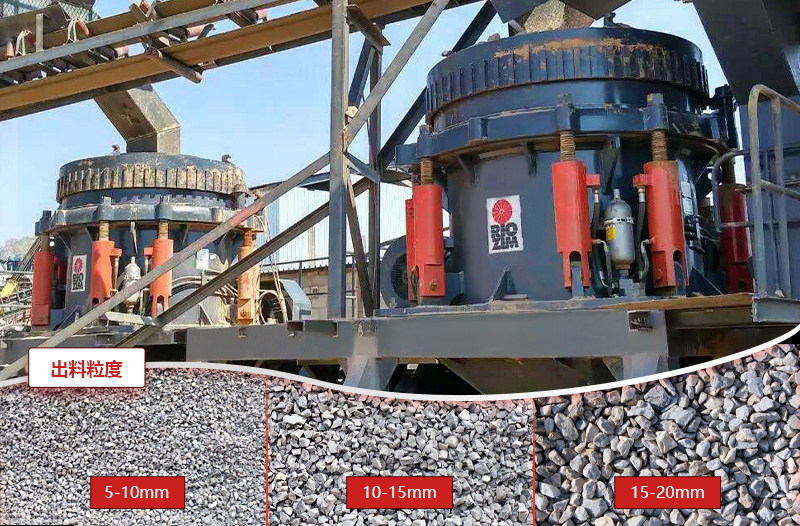

多缸液压圆锥破碎机

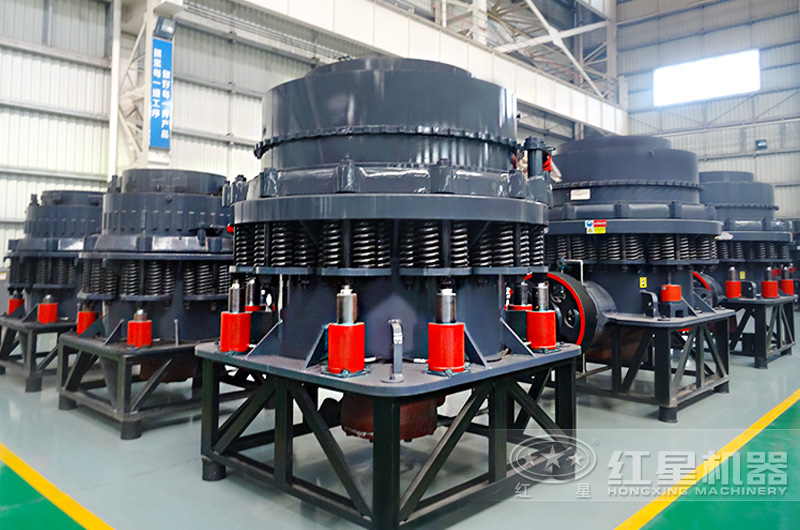

复合式圆锥破碎机

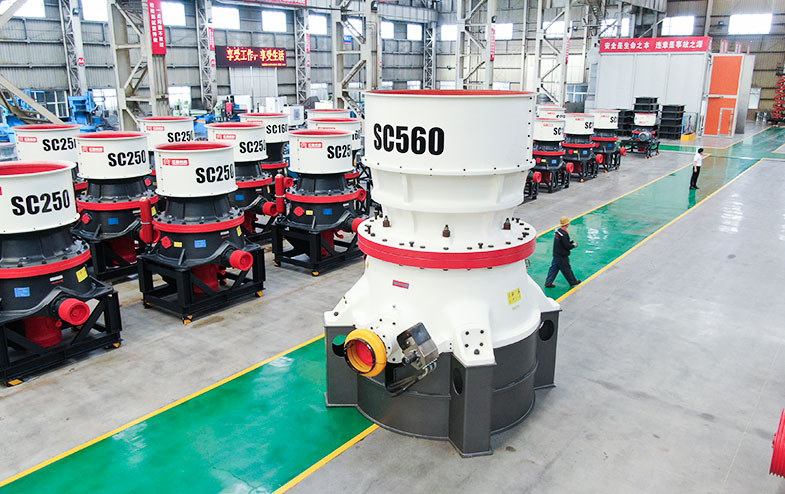

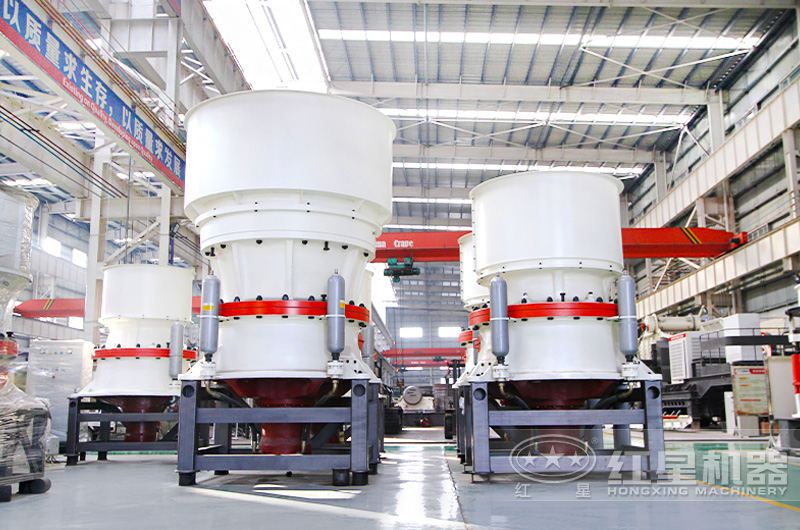

单缸圆锥破碎机

工作原理

圆锥破碎机工作时，电动机的旋转通过皮带轮或联轴器、圆锥破碎机传动轴和圆锥破碎机圆锥部在偏心套的迫动下绕一周固定点作旋摆运动，从而使破碎圆锥的破碎壁时而靠近又时而离开固装在调整套上的扎臼壁表面，使矿石在破碎腔内不断受到冲击，挤压和弯曲作用而实现矿石的破碎。

技术参数

圆锥破碎机

多缸液压圆锥破碎机

单缸圆锥破碎机

全液压圆锥破碎机

规格	型号	破碎锥大端直径 (mm)	最大给料尺寸 (mm)	排料口宽度 (mm)	处理能力 (t/h)	电动机功率 (kw)	总重量（t）	外形尺寸（长×宽×高）（mm）
Φ600	PYB600	600	65	12-25	40	8P 30	5	2234×1370×1675
Φ600	PYD600	600	35	3-13	12-23	8P 30	5.5	2234×1370×1675
Φ900	PYB900	900	115	15-50	50-90	8P 55	11.2	2692×1640×2350
	PYZ900		60	5-20	20-65		11.2	2692×1640×2350
	PYD900		50	3-13	15-50		11.3	2692×1640×2350
Φ1200	PYB1200	1200	145	20-50	110-168	8P 110	24.7	2790×1878×2844
	PYZ1200		100	8-25	42-135		25	2790×1878×2844
	PYD1200		50	3-15	18-105		25.3	2790×1878×2844
Φ1750	PYB1750	1750	215	25-50	180-360	8P 160	50.3	3910×2894×3809
	PYZ1750		185	10-30	80-210		50.3	3910×2894×3809
	PYD1750		85	5-13	60-180		50.2	3910×2894×3809
Φ2200	PYB2200	2200	300	30-60	420-700	8P 280-260	80	4622×3302×4470
	PYZ2200		230	10-30	130-410		80	4622×3302×4470
	PYD2200		100	5-15	80-200		81.4	4622×3302×4470

型号	腔型	破碎锥大端直径（mm）	给料口尺寸（mm）	最大给料尺寸（mm）	排料口调整范围（mm）	处理能力（t/h）	电机功率（kw）	主机重量（t）
HPM200	C1	900	185	145	22	160~250	160	11
	C2		125	100	18	145~250
	C3		95	75	14	120~250
	F1		76	60	12	108~210
	F2		54	45	10	81~210

HPM300	C1	1100	235	190	26	230~445	220	20
	C2		211	170	20	200~445
	C3		150	120	16	180~445
	C4		107	85	14	160~220
	F1		53	40	12	140~220

HPM400	C1	1400	299	240	35	270~630	315	27
	C2		252	200	25	252~630
	C3		198	160	25	243~630
	C4		111	190	18	210~630
	F1		92	75	15	162~370
	F2		52	40	13	126~370
HPM500	C1	1500	335	270	38	365~790	400	40
	C2		286	230	30	328~790
	C3		204	165	22	280~790
	C4		133	105	20	202~450
	F1		95	75	16	175~450
	F2		52	42	8	158~450
HPM650	C1		328	262	30	386~790	500
	C2		279	225	25	348~790
	C3		196	175	20	300~790
	F1		106	85	13	280~530
	F2		52	42	9	220~530

HPM800	C1	2000	353	280	38	616~1100	630	70
	C2		297	240	38	522~1100
	C3		267	214	25	495~1100
	C4		219	175	22	380~1100
	F1		155	125	20	328~730
	F2		92	75	16	270~730

注：产量根据不同物料，进料粒度等因素其结果将有所不同

SC单缸圆锥破中碎系列技术参数：

型号	腔型	给料口尺寸（mm）	最大进料尺寸（mm）	最小排料口尺寸（mm）	电机功率（kw）	处理能力（t/h）
SC100S	C1	240	175	22	90	85-170
SC100S	C2	200	160	19	90	70-130
SC160S	C1	360	290	25	160	125-345
SC160S	C2	300	240	22	160	108-305
SC250S	C1	450	360	35	250	265-524
SC250S	C2	400	320	29	250	225-448
SC315S	C1	560	450	41	315	349-1050
SC315S	C2	500	400	38	315	318-892
SC450S	C1	600	480	44	450	498-1500
SC450S	C2	480	385	41	450	454-1274

SC单缸圆锥破细碎系列技术参数：

型号	腔型	给料口尺寸（mm）	最大进料尺寸（mm）	最小排料口尺寸（mm）	电机功率（kw）	处理能力（t/h）
SC100	F1	150	120	10	90	45-135
	F2	90	70	10		43-118
	F3	50	40	6		25-40
SC160	F1	200	160	13	160	69-215
	F2	115	90	10		57-184
	F3	75	60	8		70-90
SC250	F1	240	190	16	250	116-396
	F2	140	110	13		97-346
	F3	70	55	9		90-251
SC315	F1	275	220	32	315	177-662
	F2	215	170	29		209-643
	F3	175	140	29		162-552
	F4	85	70	19		175-325
SC560	F1	300	240	22	560	448-1512
	F2	195	155	19		380-1373
	F3	90	70	13		357-912
SC750	F1	370	295	25	750	394-2181
	F2	300	240	19		342-2020
	F3	230	185	16		267-1814
	F4	120	95	13		248-1165
	F5	85	70	10		185-1170

注：产量根据不同物料，进料粒度等因素其结果将有所不同

型号	腔型	破碎锥大端直径（mm）	给料口尺寸（mm）	最大给料尺寸（mm）	排料口调整范围（mm）	处理能力（t/h）	电机功率（kw）	主机重量（t）
GYS 300	C1	910	175	140	13-38	81-180	90	10
	C2		102	80	9-22	60-180
	F1		76	60	3-16	36-145
	F2		41	30	3-13	36-130
GYS 400	C1	1200	241	190	19-51	207-400	200	20
	C2		210	168	16-38	162-350
	C3		137	110	13-31	126-310
	F1		105	85	8-25	109-230
	F2		89	70	6-16	82-230
	F3		64	50	3-16	40-230
GYS 500	C1	1600	269	215	25-64	280-650	280	40
	C2		241	190	22-51	258-450
	C3		209	170	16-38	180-410
	F1		133	105	10-25	162-355
	F2		89	70	6-19	136-330
	F3		70	55	5-13	90-300

注：产量根据不同物料，进料粒度等因素其结果将有所不同
