反击式破碎机

反击式破碎机

  • 进料粒度:≤800mm
  • 处理能力:30-800t/h

适用物料:边长100~500毫米以下物料,抗压强度高可达350兆帕。石灰石、煤矸石、河卵石、花岗岩、铁矿石等。

点击咨询快速响应 获取报价

24小时热线服务:0371-66699999

60s急速应答

24小时免费提供方案

获取权威报价

1.专业解答客户问题

2.专人现场安装调试

3.根据需求配置方案

4.售后回访与检测

留言咨询 *我们可以确保您的信息安全

产品介绍

本系列反击式破碎机是我公司在吸收国内外优异技术,结合国内砂石行业具体工矿条件而研制的新一代反击式破碎机。反击式破碎机能处理边长100-500毫米以下物料,其抗压强度高可达350兆帕,具有破碎比大,破碎后物料呈立方体颗粒等优点,适用于破碎中硬物料。

产品性能

  • 效率高节能: 进料口大、破碎腔高、适应物料硬度高、块度大、产品石粉少
  • 产品粒型好: 反击板与板锤间隙能方便调节,有效控制出料粒度,颗粒形状好。
  • 结构特别: 结构紧凑、机器刚性强、转子具有大的转动惯量。
  • 综合效益高: 高铬板锤,抗冲击、抗磨损、冲击力大

图片实拍

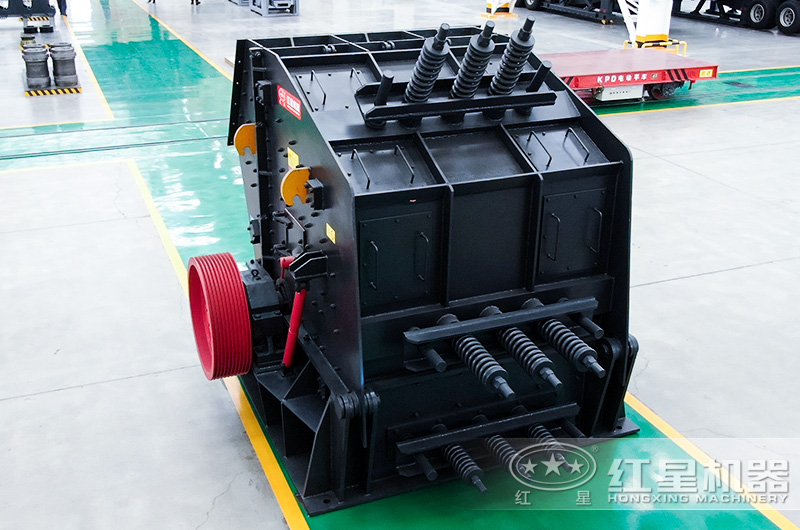

反击式破碎机车间现货实拍

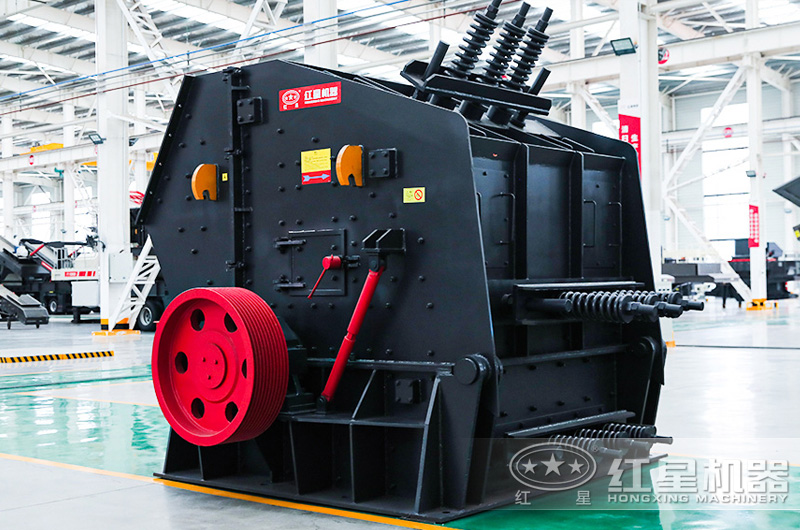

pf反击式破碎机厂区实拍

反击式破碎机发货

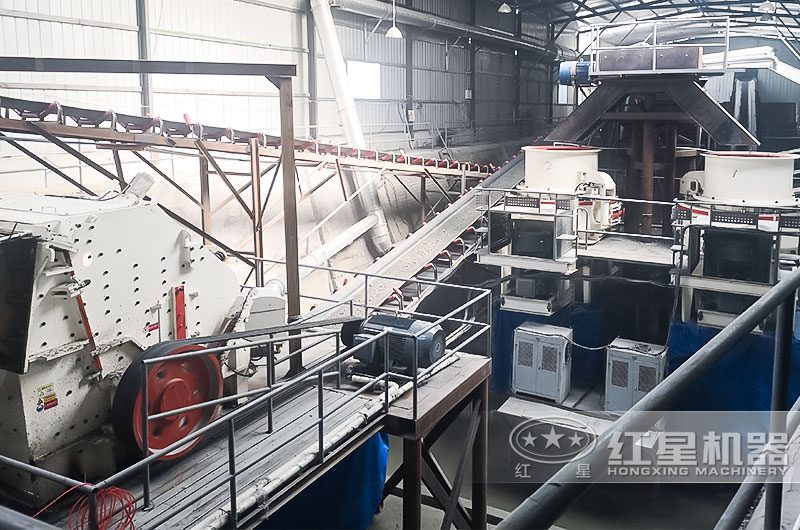

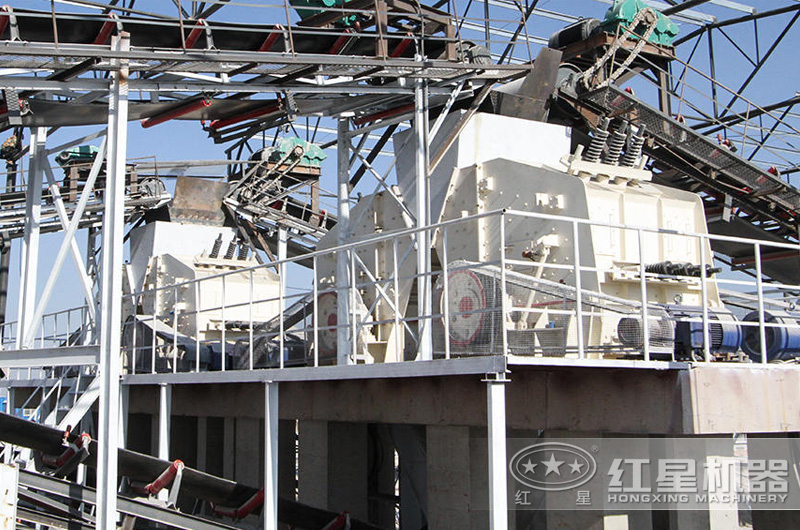

反击式破碎机案例现场图片

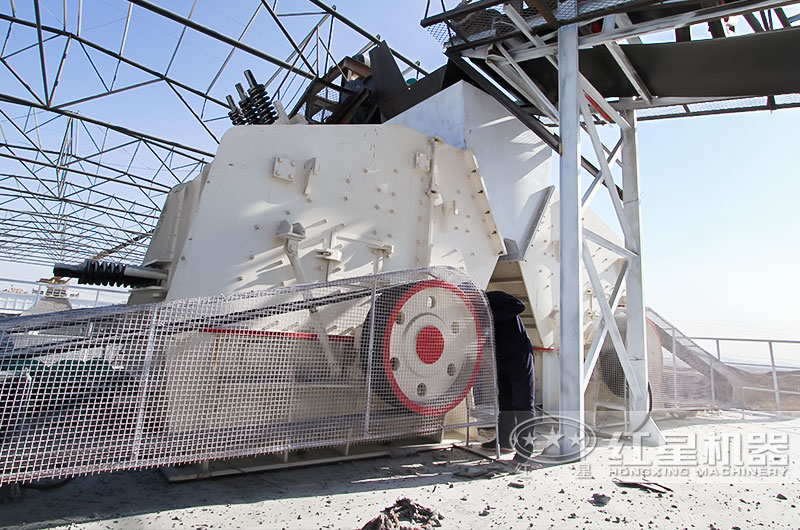

反击式破碎机作业现场

河北时产800吨石头破碎机现场

客户现场

工作原理

反击式破碎机是一种利用冲击能来破碎物料的破碎机械。本机工作时,在电动机的带动下,转子高速旋转,物料进入板锤作用区时,与转子上的板锤撞击破碎,后又被抛向反击装置上再次破碎,然后又从反击衬板上弹回到板锤作用区重新破碎,此过程重复进行,物料由大到小进入一、二、三反击腔重复进行破碎,直到物料被破碎至所需粒度,由出料口排出。调整反击架与转子之间的间隙可达到改变物料出料粒度和物料形状的目的。

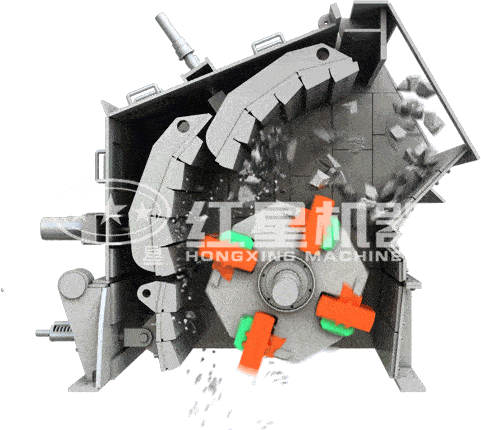

反击式破碎机原理图

反击式破碎机原理图

技术参数

反击式破碎机

HD德版反击式破碎机

HX系列反击式破碎机

CI系列反击式破碎机

型号规格
(mm)
进料口尺寸
(mm)
最大进料粒度
(mm)
处理能力
(t/h)
功率
(kw)
外形尺寸
(长×宽×高)
(mm)
PF-1007Φ1000×700400×73030030-704P   37-452330×1660×2300
PF-1010Φ1000×1050400×108035050-904P   45-552370×1700×2390
PF-1210Φ1250×1050400×108035070-1306P   1102680×2160×2800
PF-1214Φ1250×1400400×143035080-1806P   1322650×2460×2800
PF-1315Φ1320×1500860×1520500100-2806P   2003180×2720×3120
PF-1320Φ1300×2000993×2000500140-3806P   2503220×3100×3120
PF-1520Φ1500×2000830×2040700200-5504P   315-4003959×3564×3330
PF-1820Φ1800×20001260×2040800300-8004P   630-7104400×3866×4009
型号转子尺寸(mm)最大进料粒度(mm)处理能力(t/h)电机功率(kw)外形尺寸(长×宽×高)(mm)重量(kg)
-150MPa-350MPa
HD1110Φ1040×100040020090~1904P   90-1323000×2360×238515875
HD1315Φ1300×1500700300180~2804P   200-2703735×3156×305529600
HD1520Φ1500×20001000400350~5004P   400-5004310×3330×366042000
HD1625Φ1650×25001300500500~6704P   500-6705540×4330×460066000

HX系列反击破 二级反击破(细破)

型号最大给料粒度(mm)破碎机重量
含进料斗(kg)
电机功率(kw)处理能力
(t/h)
HX100S3001138016060-210
HX120S3501811220080-300
HX140S35029650400150-700

HX系列反击破 初级反击破(粗破)适用于建筑垃圾破碎

型号最大给料粒度(mm)破碎机重量
含进料斗(kg)
电机功率(kw)处理能力
(t/h)
HX100P6001094016060-210
HX120P9001725220080-400
HX140P100027750315200-700

二级和三级反击破碎机参数

型号最大给料粒度
(mm)
主电机功率
(kw)
生产能力
(t/h)
外形尺寸
长 ×宽 ×高(mm)
CI111025016060-2102826×2087×2285
CI121330020080-2802903×2530×2411
CI1315300250100-3503320×2770×2535
CI15203502×(200-250)200-6003450×3620×2770

初级反击破碎机参数

型号最大给料粒度
(mm)
主电机功率
(kw)
生产能力
(t/h)
外形尺寸
长 ×宽 ×高(mm)
CI1313600200100-4802972×2560×2937
CI1415600250120-6002985×2790×3068
CI16208002×(200-250)220-9004261×3480×3780
CI20238002×500400-20005151×4424×4712
