PRODUCTS

烘干机

1.9-76.0t/h 生产能力

Φ1.2×8.0m-Φ3.6×28m 筒径×筒长

免费定制配套方案立即咨询

适用物料:河沙、铜矿石、磁黄铁矿、赤铁矿、褐铁矿、钼矿石、金矿石、铁矿石、石灰石、粘土等。

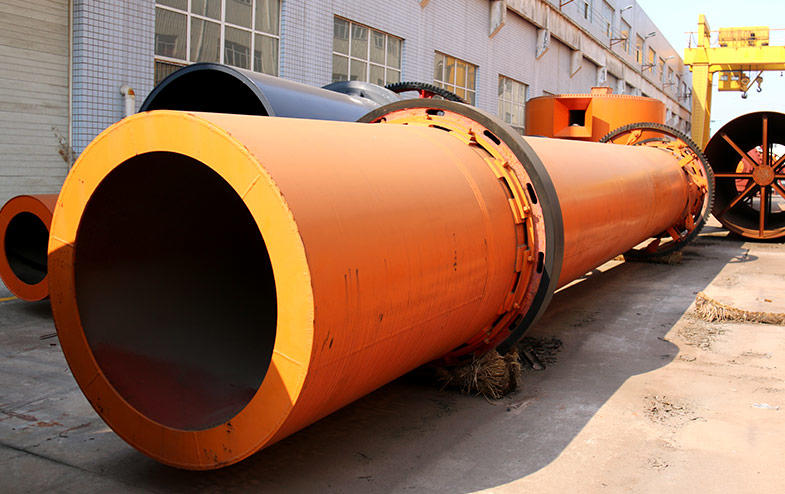

烘干机

产品介绍

烘干机的热源来自燃烧装置,本烘干机采用顺流式加热方式。因此需要烘干的物料,从进料箱、进料溜进入筒体,使物料在筒内形成均匀的幕帘,充分与筒内的热气流进行热交换,由于物料反复扬撒,所含的水分逐渐被烘干,从而达到烘干的目的。

产品性能

  • 耗能量低: 我厂烘干机选用合理的运行参数,煤耗量和电耗量比一般烘干机降低10-15%以上。
  • 热效率高: 采用顺流干燥方式,物料与热源气流由同一侧进入干燥设备,烘干机出口温度低,热效率高。
  • 处理量大 占地面积小: 气流干燥器结构简单,占地面积小,易于建造和维修。处理量大,热效率高。
  • 结构简单,操作方便: 结构优良﹑简单﹑物料通过筒体阻力运行平稳﹑操作方便。

工作原理

烘干机的热源来自燃烧装置,本烘干机采用顺流式加热方式。因此需要烘干的物料,从进料箱、进料溜进入筒体,即被螺旋抄板推向后。由于烘干机倾斜放置,物料一方面在重力和回转作用下流向后端,另一方面物料被抄板反复抄起,带至上端再不断地扬撒下来,使物料在筒内形成均匀的幕帘,充分与筒内的热气流进行热交换,由于物料反复扬撒,所含的水分逐渐被烘干,从而达到烘干的目的。

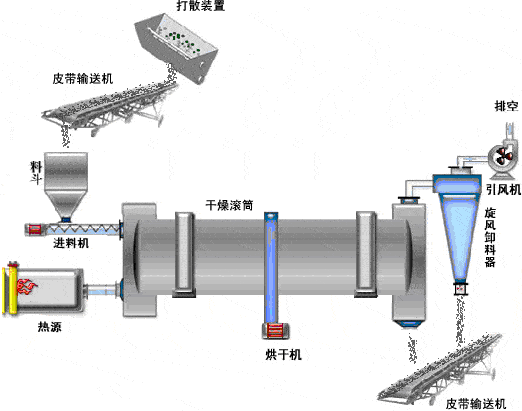

烘干机工作原理

图片实拍

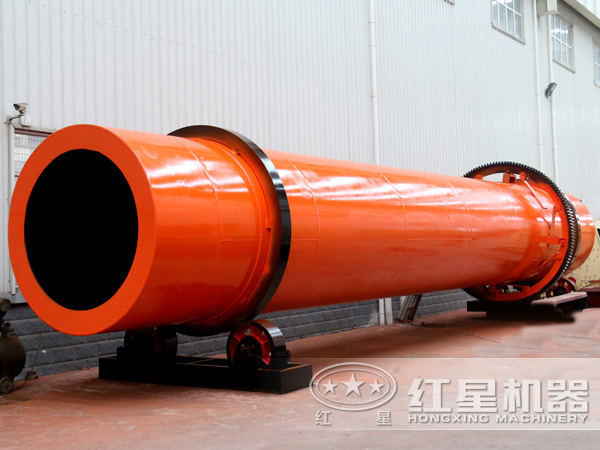

烘干机

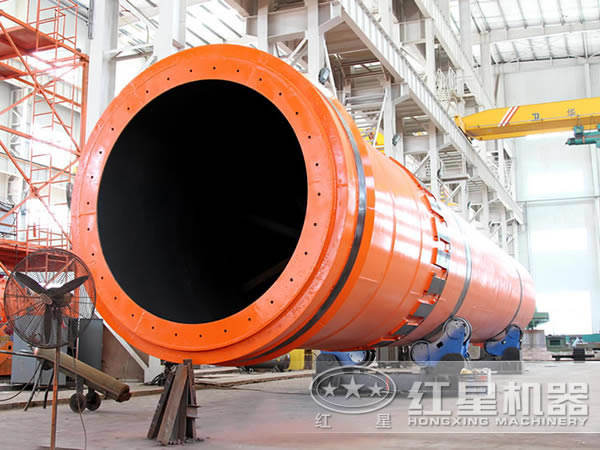

烘干机车间图片

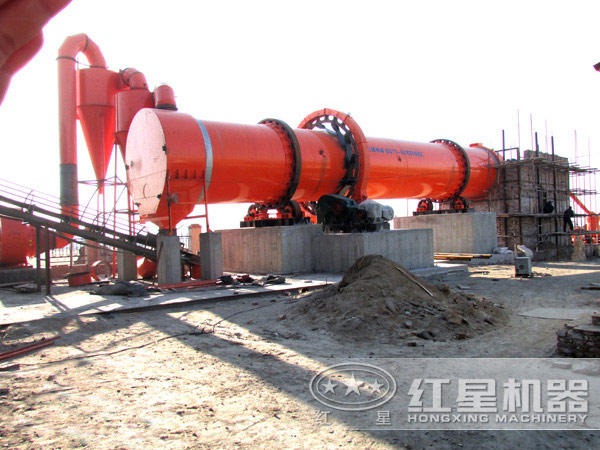

烘干机客户现场图片

客户现场

技术参数

烘干机

回转烘干机

规格(m)
(直径×长度)
筒体容积
(m³)
生产能力
(t/h)
安装斜度
(%)
最高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135

间接传热烘干机

    筒径×筒长   项目 外筒内径(mm) 内筒内径(mm) 筒体长度(m) 筒体容积(m³) 筒体斜度 扬料板型式 最高进气温度(℃) 外形尺寸(m)
Φ1.5×15m 1500 500 15 20.27 3-5% 升举式 850 16.2×2.7×2.7
Φ1.5×17m 17 22.97 18.2×2.7×2.7
Φ1.5×19m 19 25.68 20.0×2.9×2.9
Φ1.8×21m 1800 650 21 35.91 3-5% 升举式 850 22.5×2.7×2.7
Φ1.8×23m 23 39.33 24.5×2.9×2.9
Φ1.8×25m 25 42.75 26.5×2.9×2.9
Φ2.2×21m 2200 800 21 58.10 3-5% 升举式 850 ----
Φ2.2×23m 23 63.61
Φ2.2×25m 25 69.15
规格(直径*长度) 筒体容积 生产能力(t/h) 安装斜度(%) 最高进气温度 主电动机 总重量(t)
Ø 1.2×8 9 1.9-2.4 3-5 700-800 7.5 9
Ø1.2 ×10 11.3 2.4-3 3-5 700-800 7.5 11
Ø 1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Ø 1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Ø1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Ø 1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Ø 1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Ø 2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Ø 2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Ø 2.2×16 60.8 13-16.2 3-5 700-800 22 38
Ø 2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Ø 2.4×18 81.4 17.4-21.7 3-5  700-800 37 49
Ø 2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Ø 2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Ø 2.6×24 127.4 27.2-34 3-5 700-800 55 73
Ø 3×20 141.3 30.1-37.7 3-5 700-800 75 85
Ø 3×25 176.6 37.7-47.1 3-5 700-800 75 95
Ø 3.2×25 201 42.9-53.6 3-5 700-800 90 110
Ø 3.6×28 285 60.8-76 3-5 700-800 160 135

精选现场案例

真实精品案例 验证设备品质,可实地考察、量身定制、专业配置,为你提供节能环保、经济效益高的生产线。
