HGM系列细粉磨

<35mm 进料粒度

1.3-35t/h 处理能力

免费定制配套方案立即咨询

适用物料:石灰石、方解石、碳酸钙、白云石、重晶石、滑石、石膏、辉绿岩、石英石、膨润土等。

HGM系列细粉磨

产品介绍

HGM高压细粉磨是我公司科研所在20多年从事磨粉设备研发经验的基础上,根据多年来用户使用磨粉设备的实际情况,针对磨粉行业发展的需要,吸收国内外较好粉磨技术及理念,潜心开发出的具有高技术水平的新型产品。该机适用于加工莫氏硬度9.3级以下,湿度在7%以下的各种非易燃易爆矿产物料的加工,是加工石英、长石、方解石、石灰石、滑石、陶瓷、大理石、花岗岩、白云石、铝矾土、铁矿石、重晶石、膨润土、煤矸石、煤等物料的理想选择,物料的成品细度可在0.18毫米(80目)~0.010毫米(800目)之间任意调整。

产品性能

  • 磨辊碾压力强、耐磨性高: 高压弹簧加压装置使磨辊碾压力提高,磨机产量提高,适应物料范围更广。核心部件采用高性能的耐磨合金材料,耐磨性能高,节约成本。
  • 减震降噪: 采用软连接和加橡胶垫等措施可以有效减震,避免了磨腔内的振动对分析机的影响,提高了分析精度,同时降低噪声,改善工人劳动环境。
  • 密封性能好: 改进型的涡轮分析机,采用高密度叶片,气流阻力减小,选粉细度和产量增加,变频调速的分析机,调控更准确,更节能,细料分选效果更佳,自动化程度高。
  • 细料分选效果好: 工艺简化,可快速投入使用,并且可以根据客户具体要求进行设计定制。

工作原理

物料经破碎机成小颗粒,由斗式提升机送至储料斗,再由电磁振动给料机喂入主机内进行研磨。主机内悬挂于梅花架上的磨辊装置绕中心轴旋转,磨辊同时绕磨辊轴自转,在离心力的作用下,磨辊向外摆压紧磨环,使铲上之磨料置于其间,因磨辊的滚碾以达到粉碎和研磨作用。磨碎室的粉末被鼓风机的气流吹到主机上方的分析机进行分析,细度过粗者仍落入主机内重磨,细度合乎规格者随风流进入到大旋风收集器,收集后经出料管排出即为成品,净化后的气流 经大旋风收集器上的管道流入鼓风机。风路是循环的,除鼓风机至研磨室为正压外,其余管路内气流均在负压下流动,粉尘不外溢,环保低污染。由于物料所含水份在研磨时受热蒸发为气体,管路中各法兰接合处、进料口等处泄入风管的气体导致循环风路中的风量增加,增加之风量经布袋除尘器净化后排出。

图片实拍

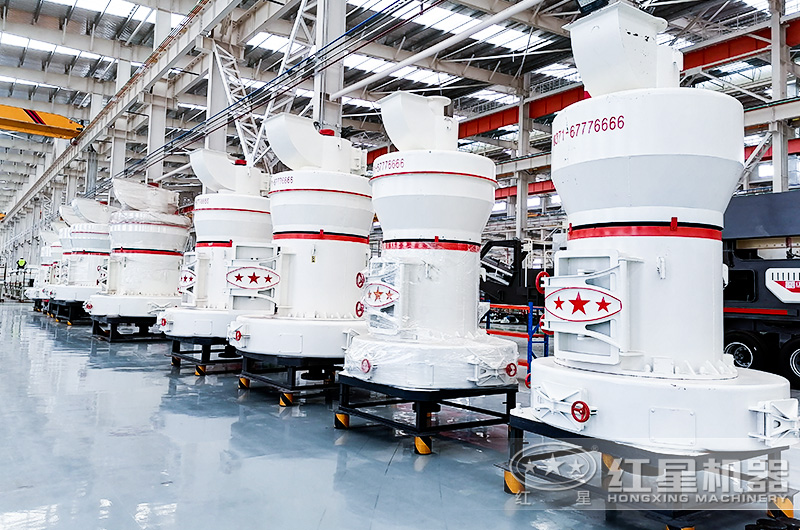

HGM系列细粉磨

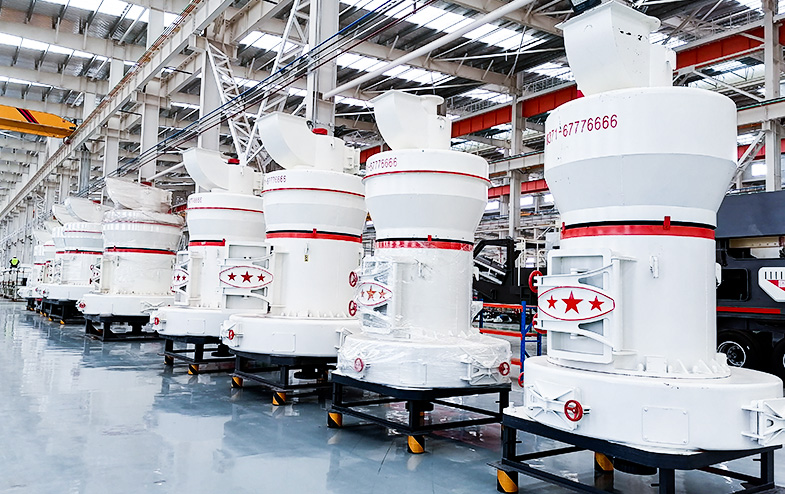

HGM系列细粉磨

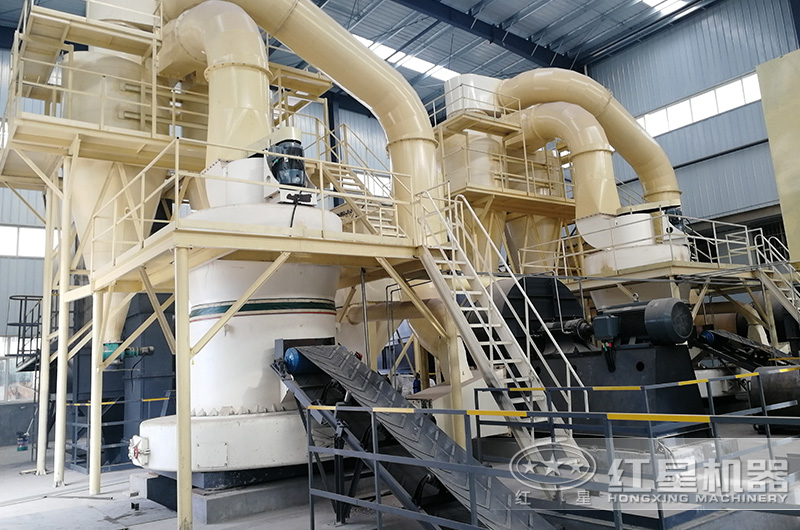

HGM系列细粉磨客户现场

技术参数

型号 HGM88 HGM95 HGM 100 HGM120 HGM130 HGM138 HGM160 HGM175 HGM190
进料粒度(mm) <20 <25 <25 <25 <25 <25 <30 <35 <40
成品粒度(mm) 0.25-0.015 0.25-0.015 0.25-0.015 0.25-0.015 0.25-0.038 0.25-0.038 0.25-0.038 0.25-0.038 0.25-0.038
处理能力(t/h) 0.4-5 0.6-7 0.8-10 1.2-15 1.6-21 2-25 2.7-28 3-35 5-40
中心轴转速(r.min) 167 150 142 136 105 92.5 82 75 74
磨环直径(mm) 908 1006 1075 1280 1400 1510 1770 1900 2040
磨辊数量 3 3 3 3 4 4 5 5 4
主机功率(kw) 22 30 45 55 75 90 132 185 280
风机功率(kw) 22 30 45 75 90 110 160 200 280
分析器功率(kw) 5.5 7.5 11 15 18.5 22 22/30 30/45 55
