红星机器回转窑滚圈的结构介绍

如果您想了解我们的产品,享受本月价格折扣,欢迎随时拨打我公司的销售热线,或点击下方按钮免费咨询!

2015-06-02 18:19:33

快速响应 · 来厂享免费定制设备 · 一对一讲解 · 车接车送 · 更多福利等你来~

回转窑是冶金、化工、建材等行业生产流程中核心设备,保证期安全、高效的运行时提高企业生产效益的关键。滚圈作为红星回转窑中的一个小零件,在生产过程中却起着非常重要的支承作用,这个其结构有着密不可分的关系,下文中我们详细介绍。

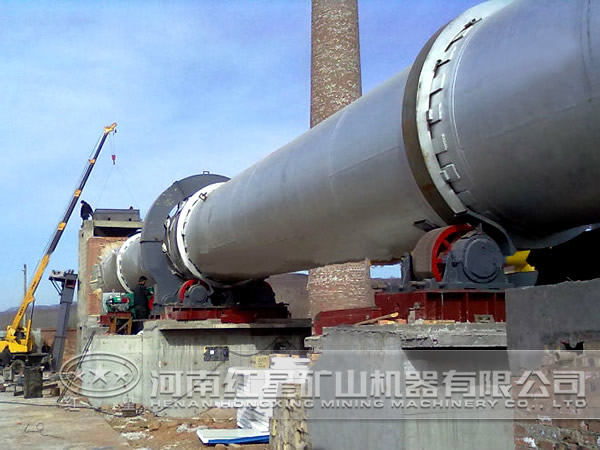

红星机器回转窑

回转窑属于回转圆筒类设备,小角度倾斜安装,以低速回转。运行时,物料从窑的高(又称窑尾端)加入;燃料由窑的底端(又称窑头端)喷入,烟气由高排出;随着窑筒体的回转,窑内物料在翻转的同时沿轴向移动;物料在移动过程中,通过与热气流的逆流换热而得到加热,经过物理与化学变化,成为合格产品从低端卸出。

滚圈是套在回转窑筒体上的刚性环,筒体、窑衬、物料等所有回转部分的重量都是通过滚圈传递到支撑装置上的,滚圈可以传递几百吨中的载荷,其本身的承重重量也可达几十吨,是回转窑重要的零件。

滚圈为一厚圆环,在水泥窑中称之为轮带,是回转窑的主体部件之一,回转窑筒体、窑衬、物料等所有回转部位的重量,都要通过滚圈施加到拖轮上。

按截面形式滚圈可以分为矩形、箱形、剖分式。矩形滚圈截面是实心矩形、整体结构,因此铸造裂缝少,铸造缺陷不突出。箱形滚圈截面形状复杂,内部分布许多孔和空腔,截面形状复杂,铸造中易产生裂缝等缺陷,使该结构在不降低筒体刚度的情况下,节约了材料。因此,大型回转窑一般都是用箱形滚圈。

滚圈分固定式和活套式连接两种。固定式连接是将筒体的短节与滚圈焊接在一起,这种结构筒体的截面抵抗变形能力较好,但由于回转窑起停时筒体和滚圈的温差变化大,陈胜较大热应力,易产生“颈缩”现象。活套式连接是将滚圈松套在筒体上,筒体和滚圈之间采用焊接式垫板来连接。目前回转窑筒体和滚圈基本上采用活套式连接方式。

以上就是红星机器对于回转窑重要部件滚圈结构的介绍,更多回转窑知识,欢迎致电咨询。
