红星机器回转窑主要结构讲解

如果您想了解我们的产品,享受本月价格折扣,欢迎随时拨打我公司的销售热线,或点击下方按钮免费咨询!

2014-07-15 10:51:49

快速响应 · 来厂享免费定制设备 · 一对一讲解 · 车接车送 · 更多福利等你来~

回转窑是指旋转煅烧窑,俗称旋窑,属于建材设备类,按照处理物料的不同可分为水泥窑、冶金化工窑和石灰窑,在水泥、冶金、化工等行业获得广泛应用。本文中红星机器讲解回转窑的主要结构,增加大家对回转窑的了解。

1、窑头部分

窑头是回转窑出料部分,直径大于回转窑直径,通过不锈钢鱼鳞片和窑体实现密封,主要组成部分有检修口、喷煤嘴、小车、观察孔等部分构成。

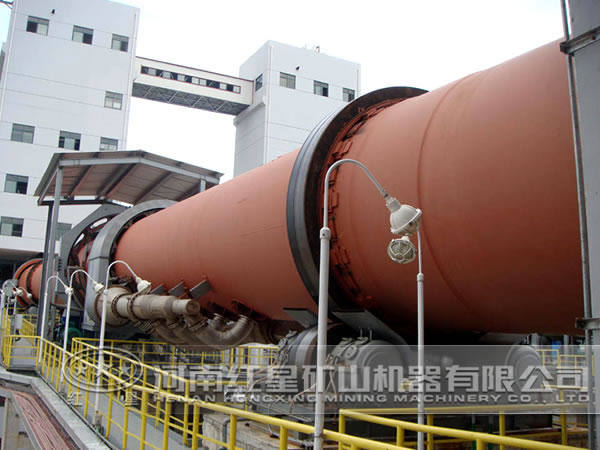

2、窑体部分

它是回转窑(旋窑)的主体,通常有30~150米长,圆筒形,中间有3~5个滚圈。筒体多由工厂加工成3~10段,由大型卡车运输到目的地后焊接而成。

其中滚圈部分也俗称胎环,由钢水浇铸而成,滚圈部分窑体由于承重,所以比其他部分窑体钢板稍厚;支撑拖轮也是窑体的一部分,和滚圈对应与地基相连,是整个回转窑的承重支柱,通常一组托辊,由两个托辊和两个挡轮组成。回转窑在正常运转时里面要铺上耐火砖。

3、窑尾部分

窑尾部分也是回转窑的重要组成部分,在进料端形状类似一个回转窑的盖子,主要承担进料和密封作用。

4、回转窑支撑架

回转窑的支撑架可以使我们的回转窑设备更加的坚固,使其工作的时候不会摇动,稳定生产;窑设备如果操作不当会走形的,因此需要回转窑支撑架来保证回转窑不变形;回转窑支架还方便回转窑设备的吊装,方便运输。

5、预热塔

预热塔也叫预热器,是物料在进入回转窑之前由回转窑排出的尾气余热来将物料进行初步加热的设备,多为立式结构。其原理就是将回转窑窑尾排出的余热经过装满原料的预热塔实现原料加热过程。加上预热塔能有效降低能耗,并且提高成品质量等级。

6、冷却机

冷却机和预热器相反是回转窑物料烧成之后迅速降温的装置,看起来像一个小型的回转窑,只是直径更小更短,不需要铺设耐火砖,里面由扬料板取代,主要作用是将成品迅速降温。

以上六部分是回转窑的主要构造,对回转窑的正常运转起着非常重要的作用,红星机器提醒用户,在设备使用过程中,要做好维护和保养工作,从而保证设备能够长期无故障的顺利运转,保证企业的生产效益。
