红星机器球磨机设备结构分析

如果您想了解我们的产品,享受本月价格折扣,欢迎随时拨打我公司的销售热线,或点击下方按钮免费咨询!

2014-06-05 10:09:43

快速响应 · 来厂享免费定制设备 · 一对一讲解 · 车接车送 · 更多福利等你来~

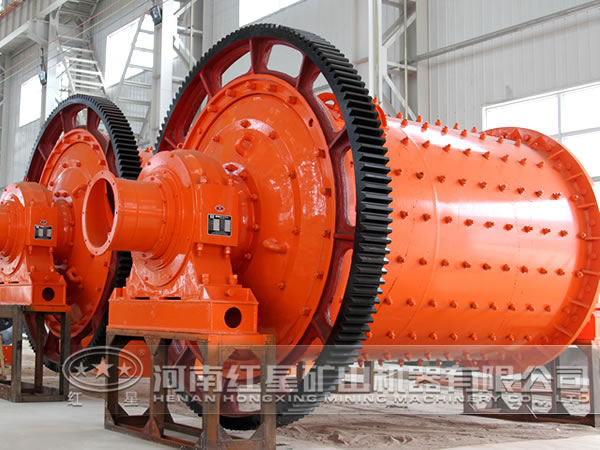

球磨机是一种重要的细磨设备,在水泥工业中应用很广泛,由于其筒体较长,可使物料在磨机中被粉磨的时间较长,得到成品的细度和品质也较高。矿山行业的朋友想必对球磨机构造十分熟悉,球磨机专家红星机器来为大家讲讲球磨机设备的具体构造。

球磨机的筒体是球磨机主要工作部件之一,筒体工作时除承受研磨体的静载荷外,还受到研磨体的冲击,所以筒体上产生的交变应力,因此,它必须具有足够的强度和刚度。

红星球磨机筒体壳由钢板辊卷而成,衬板采用耐磨材料,铸成波浪形断面,与筒体内壁之间垫有橡胶垫板,起缓冲、贴紧作用。筒体外面螺母下垫密封圈和锥形垫圈,防止渗漏。

出料口轴颈端面依轴承衬宽度定位,此端为球磨机主体固定端 。圆筒筛材质为1Cr18Ni9 Ti ,内部增设了螺旋结构,较大的颗粒经螺旋返回筒体内继续粉磨,圆筒筛还设有清洗水装置和放气孔。进料口内壁呈螺旋型,以实现强制给料功能,并且能使偶尔进入螺旋筒内的钢球返回。进料端盖轴颈宽度大于轴承衬宽度20 mm ,以适应回转部热胀冷缩引起的变形。

主轴承座采用密封式结构,内部装设120度摇杆式轴瓦,钨金层预埋蛇形冷却水管,并埋设测温点,即埋设测温铂热电阻或电偶。轴承衬与中空轴的包角呈120度,摩擦面上铸 有巴氏轴承合金 ,轴承衬与轴承座之间呈鼓形面接触,可以自动调心,每个主轴承上装有两个铂热电偶,温升超过规定值时,自动停机。

大型球磨机的传动方式主要是边缘传动,采用同步电动机的传动方式的球磨机具有低速、重载、起动力矩大等特点,正常工作时,其负载基本稳定,因此,大型球磨机都是采用空载启动同步电动机,然后再用气动离合器连接球磨机负载,这样既降低了同步机的功率,又达到了节能目的。

实践出真知,红星机器认为,球磨机操作人员上岗前需要对其进行系统的培训,特别是真正的上手操作实践,这样更能够加快操作人员对设备的熟识速度和程度。
